SNR9816TTS 语音合成芯片 语音合成
产品概述
SNR9816TTS是基于独家语音合成算法开发的一款高流畅度、高自然度的优美人声语音合成模块。该模块方案基于新一代的神经网络算法，纯中文版选取了优质的女性发音人（默认）和男声发音人（指令切换），中英文版只支持女声发音人，以满足各种应用场景的合成播报。
模块以中文为主，支持数字、英文（纯中文版：单个字母发音、中英文版：英文单词发音），文本编码支持GB2312。优异的合成效果（可懂度、清晰度、自然度、表现力、节奏/停顿、语速、语调、音质、音色、理解程度）方面有显著提升。
搭配我司研发的专业PC测试工具（TTS TOOL），模块可以通过串口（UART）接收合成的文本，直接合成输出语音播报。
另外，客户只采用芯片设计时，我司提供模块原理图PCB等资料，协助整合到一体电路板中，如有需求，请联系我司商务。
产品外观

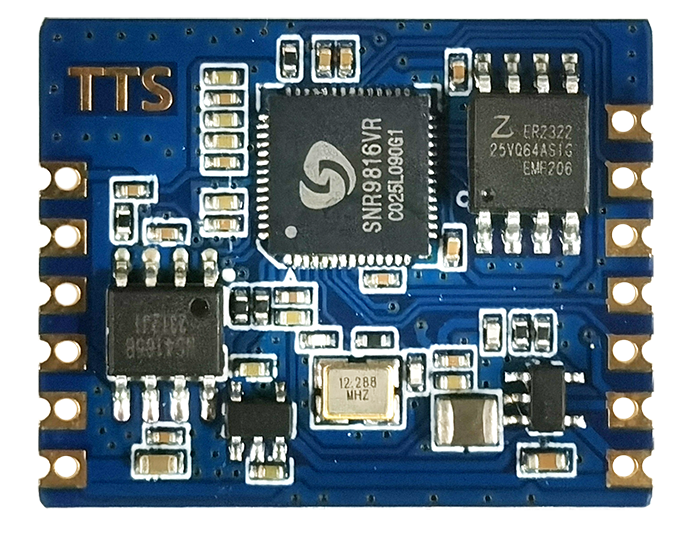

模块正面

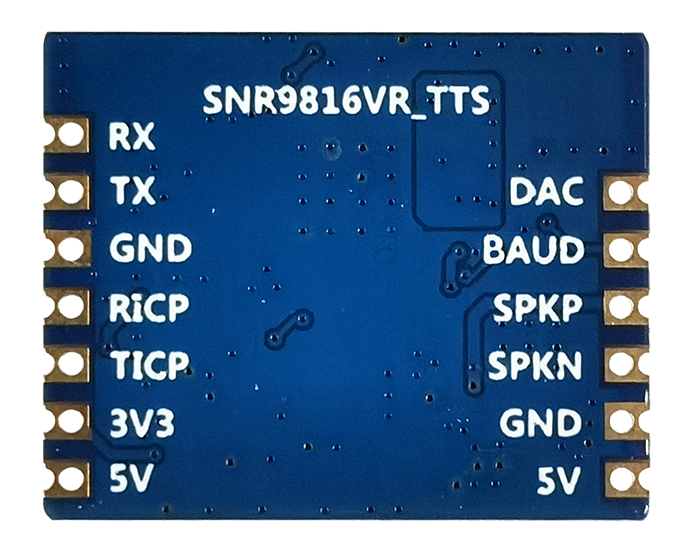

模块背面
产品特点
模块尺寸与电压
模块长宽 27x22mm，板材厚度为 1.0mm，工作电压为 3.6-5V。
◆ 优质发音人
- 纯中文版：女声版本（默认）、男声版本（指令切换），只支持英文字母发音
- 中英文版：只支持女声版本，同时支持英文单词发音
◆ 支持纯中文、英文（单个字母发音、英文单词）以及中英文混读合成
- 实现中文多音字、数字、数值、日期、时间、字母、英文单词正确流畅的合成，播放清晰无杂音，支持实时更新播报
◆ 编码格式
- 支持GB2312编码方式，每次合成文本量最多可达 4K Bytes（中文不超过 2000字）
◆ 支持多种控制
- 支持音量、语速、语调调整，设为男声，设为女声，暂停合成，停止合成，恢复合成功能
◆ 查询工作状态
- 通过发送查询命令获得芯片工作状态
技术规格
| 参数 | 规格 |
|---|---|
| 模块尺寸 | 27mm x 22mm |
| 板材厚度 | 1.0mm |
| 工作电压 | 3.6V ~ 5.5V，典型 5V |
| I/O接口电压 | 3.3V |
| 工作电流 | 待机 40mA，播报音最大电流 250mA |
| 喇叭输出功率 | 3.3W（4Ω喇叭/VDD=5V） 5.4W（2Ω喇叭/VDD=5V） |
| 控制接口 | UART 串口 |
| 串口速率 | 115200bps 或 9600bps |
| 工作温度 | -40℃ ~ 85℃ |
| 存储温度 | -40℃ ~ 100℃ |
| 存储湿度 | 0 ~ 5%RH |
| 发音人版本 | 纯中文版（女声/男声）、中英文版（女声） |
| 文本编码 | GB2312 |
| 最大文本量 | 4K Bytes（中文不超过2000字） |
| 控制功能 | 音量、语速、语调调整，男/女声切换，暂停/停止/恢复 |
| 状态查询 | 支持工作状态查询 |
⚠️ 重要提示
播音状态下最大电流能达到 250mA。按照两倍余量原则上需要为模块提供一组驱动能力为 500mA 的电源供电。
应用领域
SNR9816TTS广泛应用于各类需要语音播报的场景：
- 车载交通设备
- 自动售货机
- POS机
- 智能仪器
- 考勤机等
技术优势
核心优势
- 高流畅度、高自然度：基于独家神经网络算法，优美人声语音合成
- 优质发音人：精选女声和男声发音人，音质优美自然
- 智能识别：正确识别多音字、数字、日期、时间等复杂文本
- 清晰无杂音：播放清晰，支持实时更新播报
- 灵活控制：支持音量、语速、语调调整及男女声切换
- 易于集成：配套PC测试工具，提供完整技术资料支持

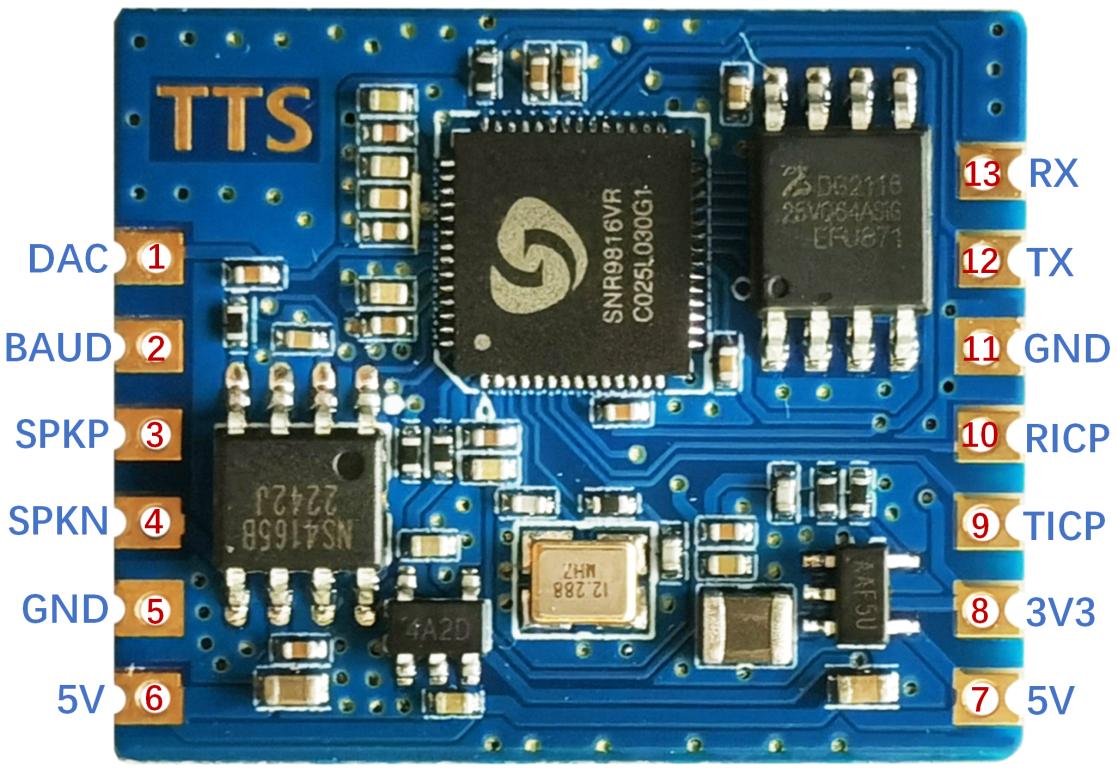

引脚定义
| 引脚号 | 引脚名称 | 类型 | IO电压 | 上电默认状态 | 功能定义 |
|---|---|---|---|---|---|
| 1 | DAC | O | - | - | DAC通道音频输出 |
| 2 | BAUD | I | 3.3V | 低电平 | 设置UART通信波特率，通电前设置一次 默认低电平(引脚悬空)：115200bps 高电平(3.3V)：9600bps |
| 3 | SPKP | O | - | - | 喇叭输出 |
| 4 | SPKN | O | - | - | 喇叭输出 |
| 5 | GND | P | - | - | 电源地(推荐电源接入) |
| 6 | 5V | P | - | - | 5V电源(推荐电源接入) |
| 7 | 5V | P | - | - | 5V电源(不推荐电源接入) |
| 8 | 3V3 | P | - | - | 3.3V电源输出，电流不超过10mA |
| 9 | TICP | - | - | - | ICP烧录接口 |
| 10 | RICP | - | - | - | ICP烧录接口 |
| 11 | GND | P | - | - | 电源地(不推荐电源接入) |
| 12 | TX | O | 3.3V | 高电平 | UART发送器数据输出 模块通信控制接口 |
| 13 | RX | I | 3.3V | 高电平 | UART接收器数据输入 模块通信控制接口 |
原理图

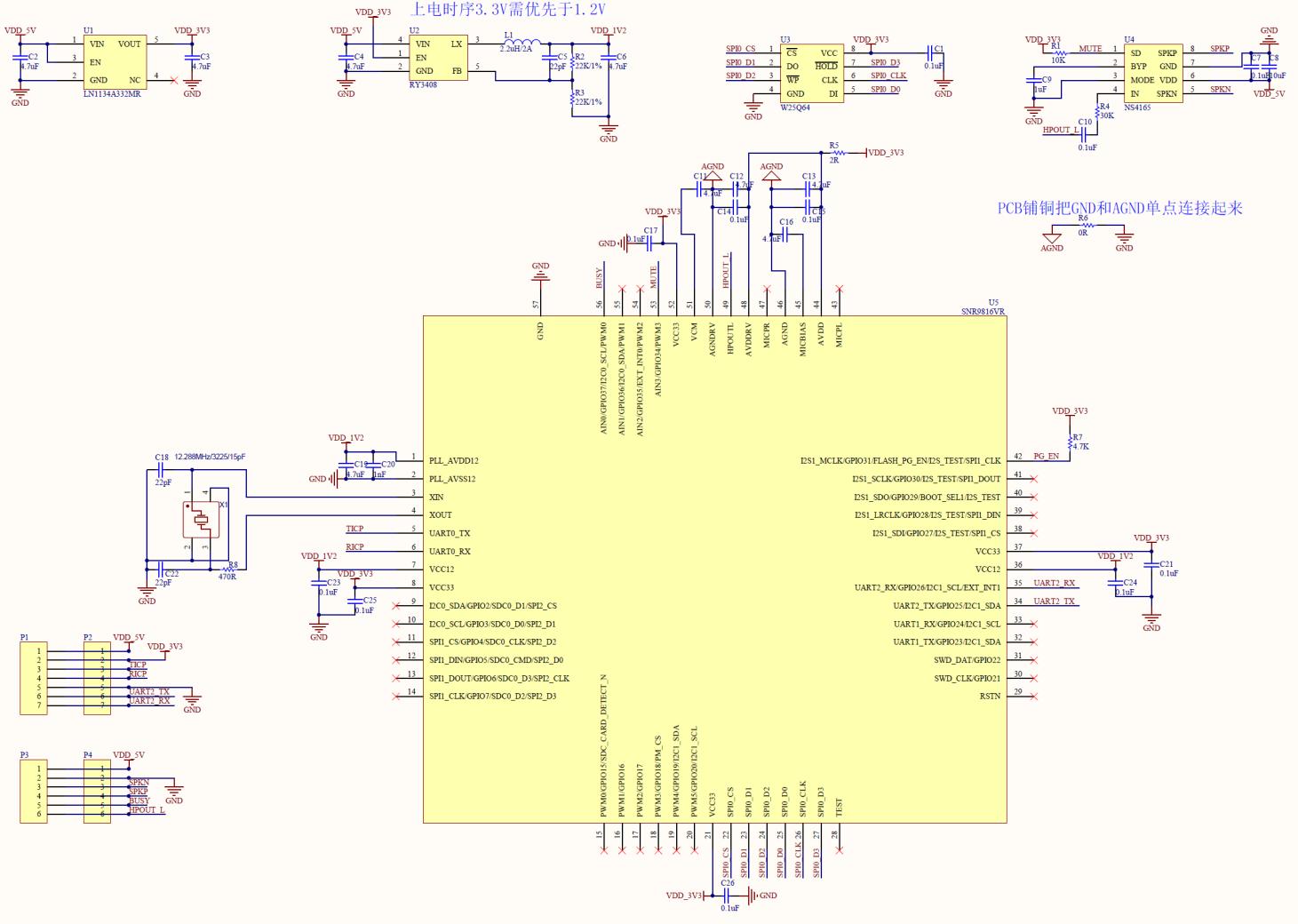

模块电路图
应用设计指导

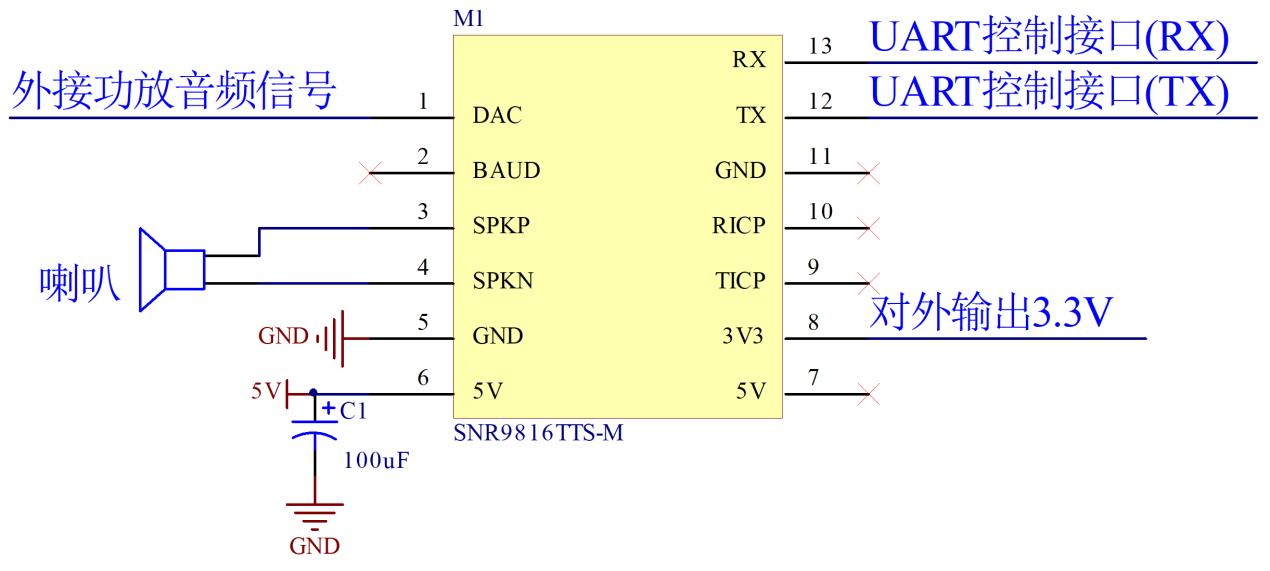

应用电路
模块应用方式，如下图：
电路设计参考
- 模块供电3.6~5.5V，典型5V供电，需提供峰值电流500mA以上。
- 模块仅需外部5V电源供电即可正常工作，建议电源从模块的5脚、6脚进入最优。
- 模块采用UART通信控制，对接模块的12脚、13脚。
- 此模块板的所有IO为典型的3.3V电平。
- BAUD引脚用于设定UART通信波特率，通电前设置一次，默认低电平(引脚悬空)为115200bps，高电平(3.3V)为9600bps。
- 如需增加静电防护能力，可以在喇叭和麦克风插座附近添加 ESD 器件。
- 模块底板或主板设计时，模块5V电源输入处需放置容值不小于 100uF 的电容，SPK走线尽量短而粗，走线区域不得有其它走线跨跃。
- 为保证好的语音播报效果，建议采用带腔体的喇叭，请联系我司采购。
串口通信协议介绍
串口格式：数据位8bit、波特率115200bps、校验位N、起始位1bit、停止位1bit。
数据长度：单次传输最大4000个字节。
6.3.1 合成文本
支持任意中文汉字（不支持繁体字，生僻字）文本合成，英文按单个字母发音。文本编码支持GB2312、UTF-8，单次合成文本量不超过4K字节。
| 帧头(1byte) | 数据长度(2byte) | 命令字(1byte) | 编码参数(1byte) | 文本/GB2312/UTF-8编码(N个byte) |
|---|---|---|---|---|
| 0XFD | 0X--(高8位)，0X--（低8位） 长度=命令字+编码参数+文本 |
0X01 | 0X01(GB2312) 0X04(UTF-8) |
文本：中文字； GB2312/UTF-8编码：0X--,0X--，………… |
通信状态反馈：【0x41】表示收到正确的命令帧
例如，使用GB2312编码合成"谢谢使用"：
| 帧头(1byte) | 数据长度(2byte) | 命令字(1byte) | 编码参数(1byte) | 文本/GB2312编码(8个byte) |
|---|---|---|---|---|
| 0XFD | 0X00 0X0A | 0X01 | 0X01 | 文本：谢谢使用； GB2312编码： 0XD0 0XBB 0XD0 0XBB 0XCA 0XB9 0XD3 0XC3 |
例如，使用UTF-8编码合成"谢谢使用"：
| 帧头(1byte) | 数据长度(2byte) | 命令字(1byte) | 编码参数(1byte) | 文本/UTF-8编码(12个byte) |
|---|---|---|---|---|
| 0XFD | 0X00 0X0E | 0X01 | 0X04 | 文本：谢谢使用； UTF-8编码： 0XE8 0XB0 0XA2 0XE8 0XB0 0XA2 0XE4 0XBD 0XBF 0XE7 0X94 0XA8 |
6.3.2 控制命令
查询芯片状态
| 发送数据 | 说明 |
|---|---|
| 0XFD 0X00 0X01 0X21 | 在每次发送前，先查询一下芯片工作状态，必须处于空闲状态下，才可以发送新的合成文本 |
通信状态反馈：
【0x4E】表示忙状态；
【0x4F】表示空闲状态；
暂停合成
| 发送数据 | 说明 |
|---|---|
| 0XFD 0X00 0X01 0X03 | 暂停TTS的合成(后续可以继续播放) |
通信状态反馈：【0x41】表示收到正确的命令帧
继续合成
| 发送数据 | 说明 |
|---|---|
| 0XFD 0X00 0X01 0X04 | 继续TTS的合成(暂停后继续播放) |
通信状态反馈：【0x41】表示收到正确的命令帧
停止合成
| 发送数据 | 说明 |
|---|---|
| 0XFD 0X00 0X01 0X02 | 停止TTS的合成(终止播放) |
通信状态反馈：【0x41】表示收到正确的命令帧
6.3.3 发音人、音量、语速、语调调节
支持男声/女声发音人、10级音量、10级语速、10级语调调节
- 发音人：[m0]为女声，[m1]为男声，默认为[m0]女声
- 音量：[v0]-[v9]，音量由小到大，默认为中间值
- 语速：[s0]-[s9]，语速由快到慢，默认为中间值正常语速
- 语调：[t0]-[t9]，语调由低到高，默认为中间值正常语调
发音人设置
| 帧头(1byte) | 数据长度(2byte) | 命令字(1byte) | 编码参数(1byte) | 文本/GB2312/UTF-8编码(4个byte) |
|---|---|---|---|---|
| 0XFD | 0X00 0X06 | 0X01 | 0X01(GB2312) 0X04(UTF-8) |
文本：[m0]、[m1]； GB2312/UTF-8编码： [m0]：0X5B 0X6D 0X30 0X5D [m1]：0X5B 0X6D 0X31 0X5D |
通信状态反馈：【0x41】表示收到正确的命令帧
音量调节
| 帧头(1byte) | 数据长度(2byte) | 命令字(1byte) | 编码参数(1byte) | 文本/GB2312/UTF-8编码(4个byte) |
|---|---|---|---|---|
| 0XFD | 0X00 0X06 | 0X01 | 0X01(GB2312) 0X04(UTF-8) |
文本：[v0]~ [v9]； GB2312/UTF-8编码： [v0]：0X5B 0X76 0X30 0X5D ………… [v9]：0X5B 0X76 0X39 0X5D |
通信状态反馈：【0x41】表示收到正确的命令帧
语速调节
| 帧头(1byte) | 数据长度(2byte) | 命令字(1byte) | 编码参数(1byte) | 文本/GB2312/UTF-8编码(4个byte) |
|---|---|---|---|---|
| 0XFD | 0X00 0X06 | 0X01 | 0X01(GB2312) 0X04(UTF-8) |
文本：[s0]~ [s9]； GB2312/UTF-8编码： [s0]：0X5B 0X73 0X30 0X5D ………… [s9]：0X5B 0X73 0X39 0X5D |
通信状态反馈：【0x41】表示收到正确的命令帧
语调调节
| 帧头(1byte) | 数据长度(2byte) | 命令字(1byte) | 编码参数(1byte) | 文本/GB2312/UTF-8编码(4个byte) |
|---|---|---|---|---|
| 0XFD | 0X00 0X06 | 0X01 | 0X01(GB2312) 0X04(UTF-8) |
文本：[t0]~ [t9]； GB2312/UTF-8编码： [t0]：0X5B 0X74 0X30 0X5D ………… [t9]：0X5B 0X74 0X39 0X5D |
通信状态反馈：【0x41】表示收到正确的命令帧
6.3.4 内置提示音效
支持15种提示音效，其中：铃声5首；信息提示音5首；警示音5首
| 铃声 | ring_1 | ring_2 | ring_3 | ring_4 | ring_5 |
|---|---|---|---|---|---|
| 信息提示音 | message_1 | message_2 | message_3 | message_4 | message_5 |
| 警示音 | alert_1 | alert_2 | alert_3 | alert_4 | alert_5 |
铃声播放
| 帧头(1byte) | 数据长度(2byte) | 命令字(1byte) | 编码参数(1byte) | 文本/GB2312/UTF-8编码(6个byte) |
|---|---|---|---|---|
| 0XFD | 0X00 0X08 | 0X01 | 0X01(GB2312) 0X04(UTF-8) |
文本：ring_1~ ring_5； GB2312/UTF-8编码： ring_1：0X72 0X69 0X6E 0X67 0X5F 0X31 ………… ring_5：0X72 0X69 0X6E 0X67 0X5F 0X35 |
通信状态反馈：【0x41】表示收到正确的命令帧
信息提示音播放
| 帧头(1byte) | 数据长度(2byte) | 命令字(1byte) | 编码参数(1byte) | 文本/GB2312/UTF-8编码(9个byte) |
|---|---|---|---|---|
| 0XFD | 0X00 0X0B | 0X01 | 0X01(GB2312) 0X04(UTF-8) |
文本：message_1~ message_5； GB2312/UTF-8编码： message_1：0X6D 0X65 0X73 0X73 0X61 0X67 0X65 0X5F 0X31 ………… message_5：0X6D 0X65 0X73 0X73 0X61 0X67 0X65 0X5F 0X35 |
通信状态反馈：【0x41】表示收到正确的命令帧
警示音播放
| 帧头(1byte) | 数据长度(2byte) | 命令字(1byte) | 编码参数(1byte) | 文本/GB2312/UTF-8编码(7个byte) |
|---|---|---|---|---|
| 0XFD | 0X00 0X09 | 0X01 | 0X01(GB2312) 0X04(UTF-8) |
文本：alert_1~ alert_5； GB2312/UTF-8编码： alert_1：0X61 0X6C 0X65 0X72 0X74 0X5F 0X31 ………… alert_5：0X61 0X6C 0X65 0X72 0X74 0X5F 0X35 |
通信状态反馈：【0x41】表示收到正确的命令帧
文本标注方法
为了确保TTS合成效果，以下提供一套标注方式，用户可以通过标注的方式，达到想要的合成效果，修复合成在自然度、流畅度方面的不足。
文本分析功能
智能解析常见标点符号，常见多音字、数字。支持常用英文单位（需小写）、特殊数字发音。单句无停顿标点符号句子长度超过50字将自动切断。
文本标记功能
多音字标记方式：[=*] 标记前一汉字的拼音
例：空调[=tiao2]调[=tiao2]到三十度
汉字拼音解析为：kong1 tiao2 tiao2 dao4 san1 shi2 du4
其中，拼音格式为拼音+声调，声调数值范围1-5，分别代表（1:阴平 2:阳平 3:上声 4:去声 5:轻声）。拼音中ü用字母v代替，字母均为小写。
数字标记方式：[n*]，指定该标记后的数字发音方式
*为1时按数字发音，*为2时按数值发音，*为3时按电话号码格式发音。
例：共消费[n2]100元，请拨打电话[n1]95511，手机号码[n3]18812341121。
解析为：共消费一百元，请拨打电话九五五一一，手机号码幺八八幺二三四幺幺二幺。
短停标记方式：[w0]，指定该位置做短暂停顿
例：欢迎使用[w0]我司的语音合成系列方案。
电路设计
当需求把电路直接设计在电路板上，不使用模块的形式，请参照原理图章节。如需原理图、PCB源档(AD格式)请联系我司获取。
注意事项
- 模块可以背面紧贴线路板平躺安装。
- 当外接单片机IO是5V时，建议在模块的RX脚与单片机的TX脚串一个2K电阻。
使用方法
硬件连接

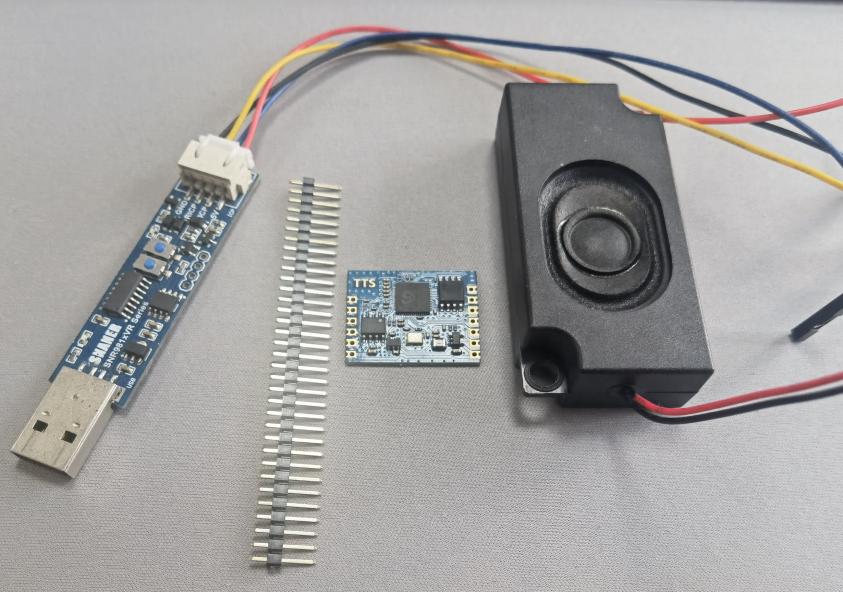

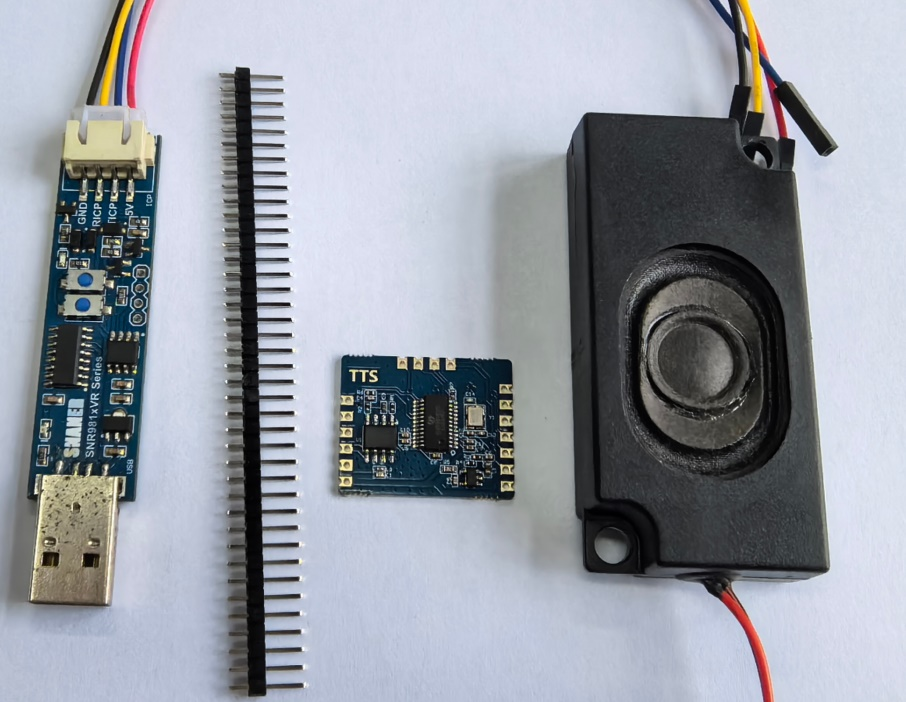

为测试做准备，请事先准备好TTS模块、USB转TTL串口模块、2.54mm排针、喇叭，如下图：
物料图

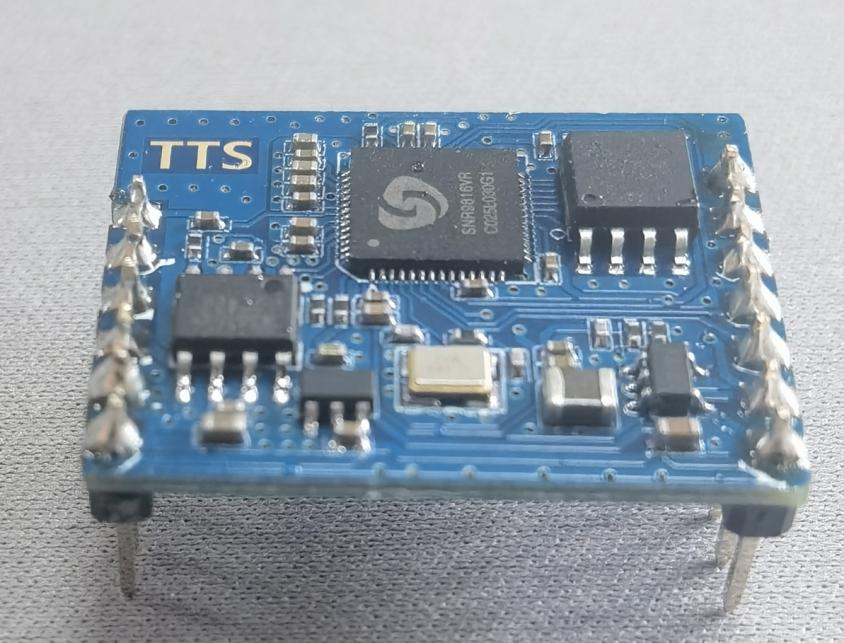

接下来对模块和排针进行焊接，把模块两边引脚焊接好，如下图：
排针焊接图
通电测试
把5V电源(第5、6引脚)、TX/RX(第12、13引脚)、喇叭(第3、4引脚)接到对应引脚上，如下图：
接线连接图

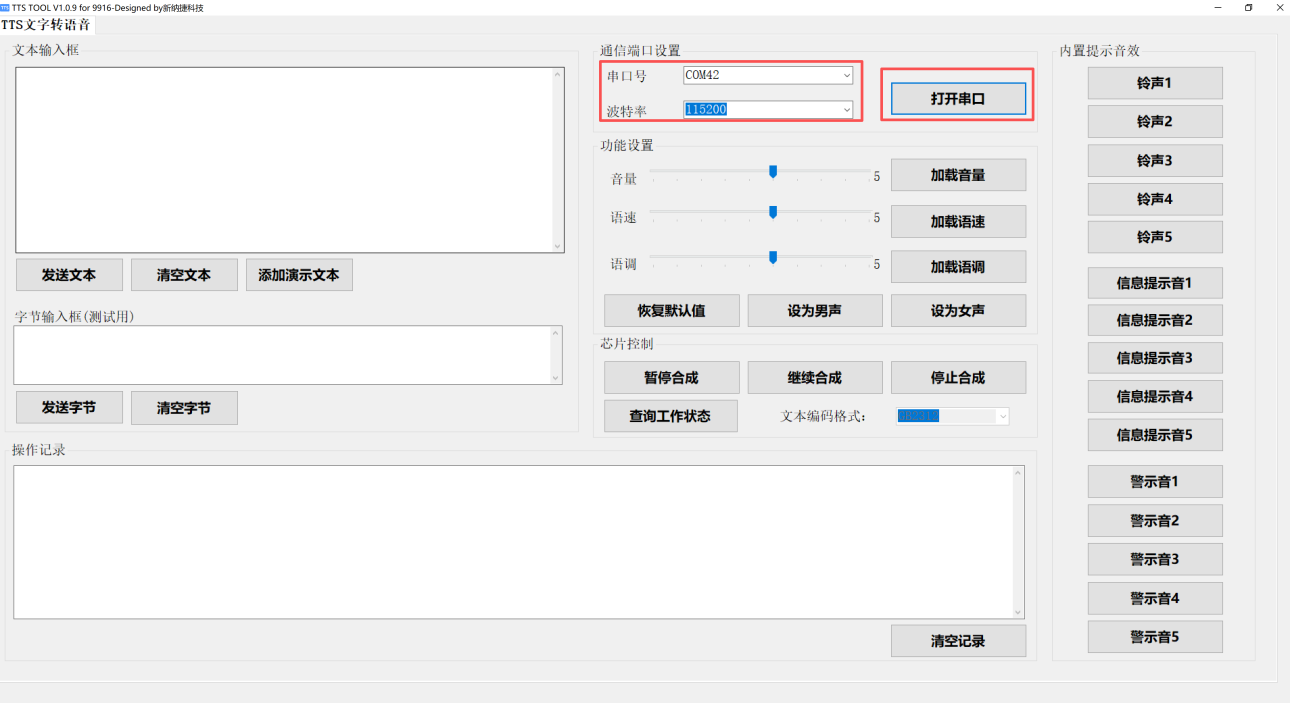

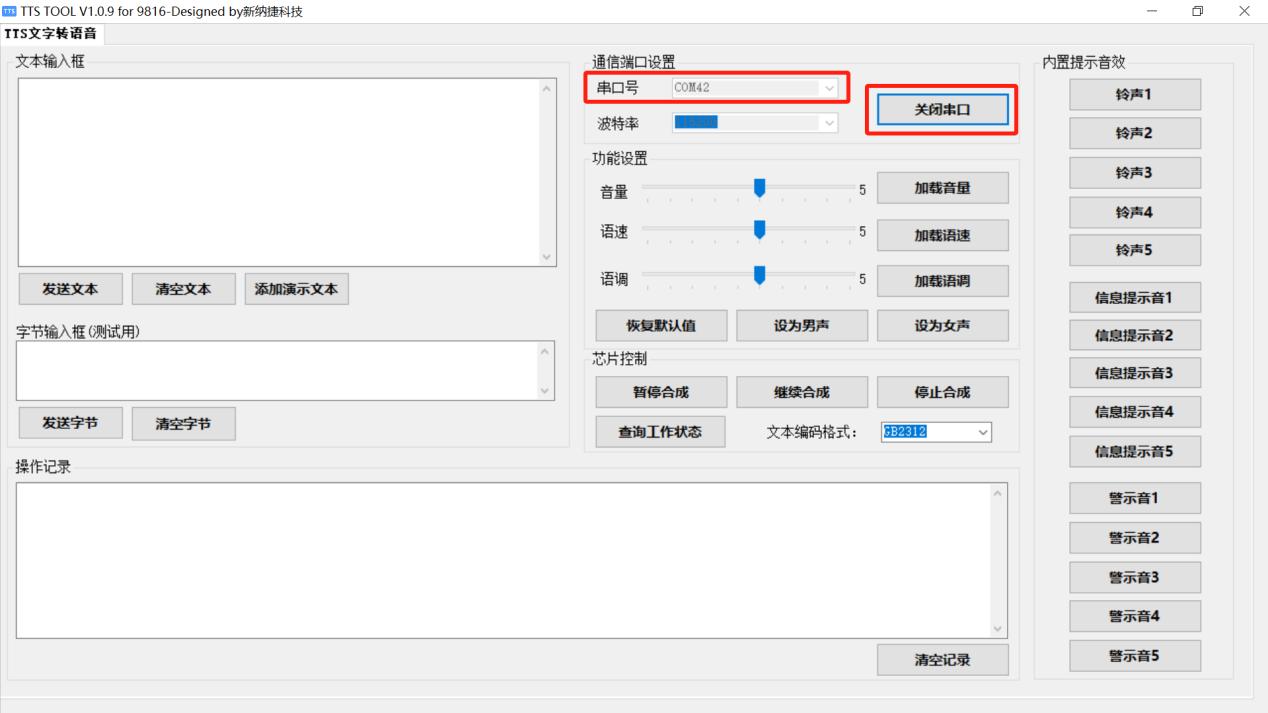

把USB转TTL串口模块接到电脑，打开我司TTS上位机(TTS TOOL)，选择正确的串口号(按实际情况选择)，点击"打开串口"按钮，如下图：
上位机

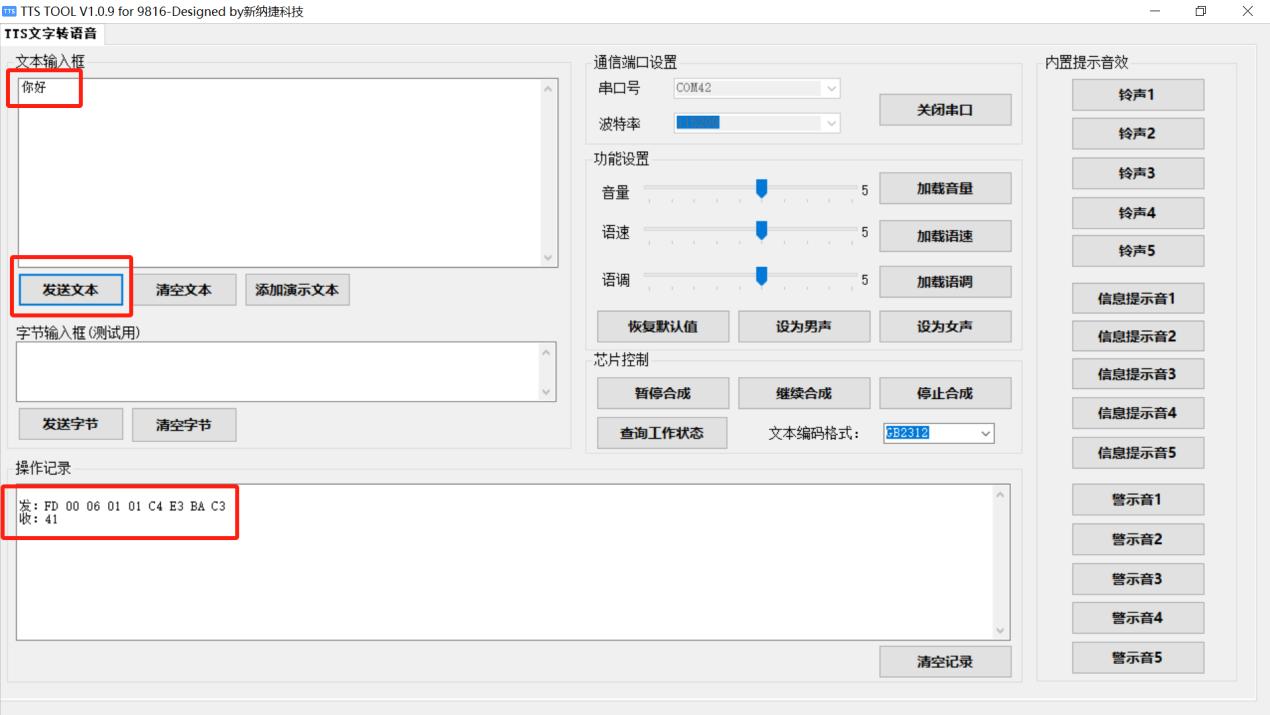

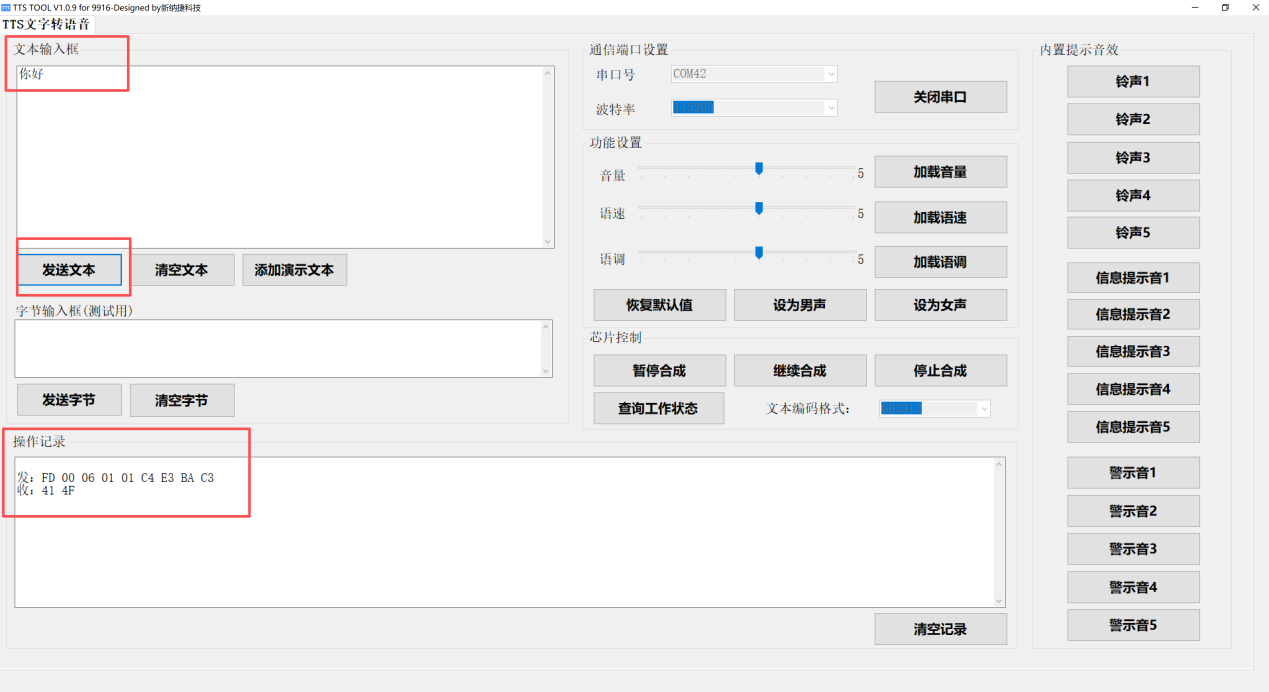

在文本输入框输入"你好"，点击"发送文本"按钮，模块发出声音"你好"，说明工作已正常，如下图：
测试图
SNR9916TTS 语音合成芯片 新品
产品概述
SNR9916TTS是基于独家语音合成算法开发的一款高流畅度，高自然度的优美人声语音合成模块。该模块方案基于新一代的神经网络算法，选取了优质的女声发音人，以满足各种应用场景的合成播报。
模块以中文为主，支持数字、英文(单个字母发音)，文本编码支持GB2312。优异的合成效果(可懂度、清晰度、自然度、表现力、节奏/停顿、语速、语调、音质、音色、理解程度)方面有显著提升。
搭配我司研发的专业PC测试工具(TTS TOOL)，模块可以通过串口(UART)接收合成的文本，直接合成输出语音播报。
另外，客户只采用芯片设计时，我司提供模块原理图PCB等资料，协助整合到一体电路板中，如有需求，请联系我司商务。
产品特点
- 模块长宽27x22mm，板材厚度为1.2mm，工作电压为3.6~5V
- 优质发音人：女声发音人，支持英文字母发音
- 支持中文、英文(单个字母发音)以及中英文混读合成
- 实现中文多音字、数字、数值、日期、时间、英文字母正确流畅的合成，播放清晰无杂音，支持实时更新播报
- 编码格式：支持GB2312编码方式，每次合成文本量最多可达4K Bytes(中文不超过2000字)
- 支持多种控制：支持音量、语速、语调调整，暂停合成，停止合成，恢复合成功能
- 查询工作状态：通过发送查询命令获得芯片工作状态
- 参数掉电保存：模块设定各种参数后，掉电后仍支持记忆保存
应用领域
车载交通设备、自动贩售机、POS机、智能仪器、考勤机等。
主要参数
| 参数 | 规格 |
|---|---|
| 工作电压 | 3.6-5.5V，典型5V |
| I/O接口电压 | 3.3V |
| 工作电流 | 待机30mA，播报音最大电流250mA |
| 喇叭输出功率 | 3.3W(4Ω喇叭/VDD=5V) 5.4W(2Ω喇叭/VDD=5V) |
| 控制接口 | UART串口 |
| 串口速率 | 115200bps或9600bps |
| 尺寸 | 27*22mm |
| 工作温度 | -40℃~85℃ |
| 存储温度 | -40℃~100℃ |
| 存储湿度 | 0~5%RH |
NOTE：播音状态下最大电流能达到250mA，按照两倍余量原则上需要为模块提供一组驱动能力为500mA的电源供电。
外观尺寸
模块正面

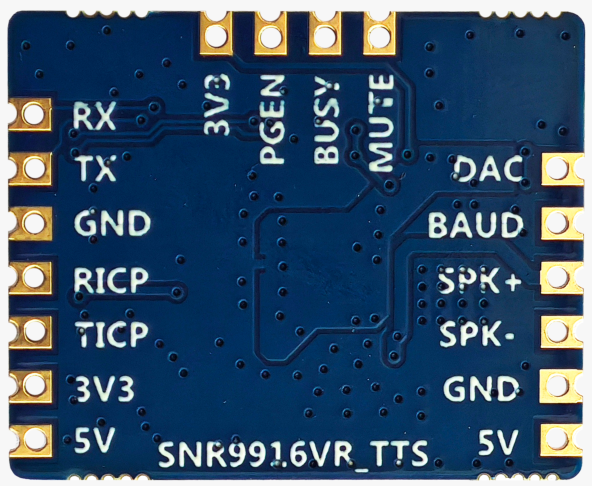

模块背面

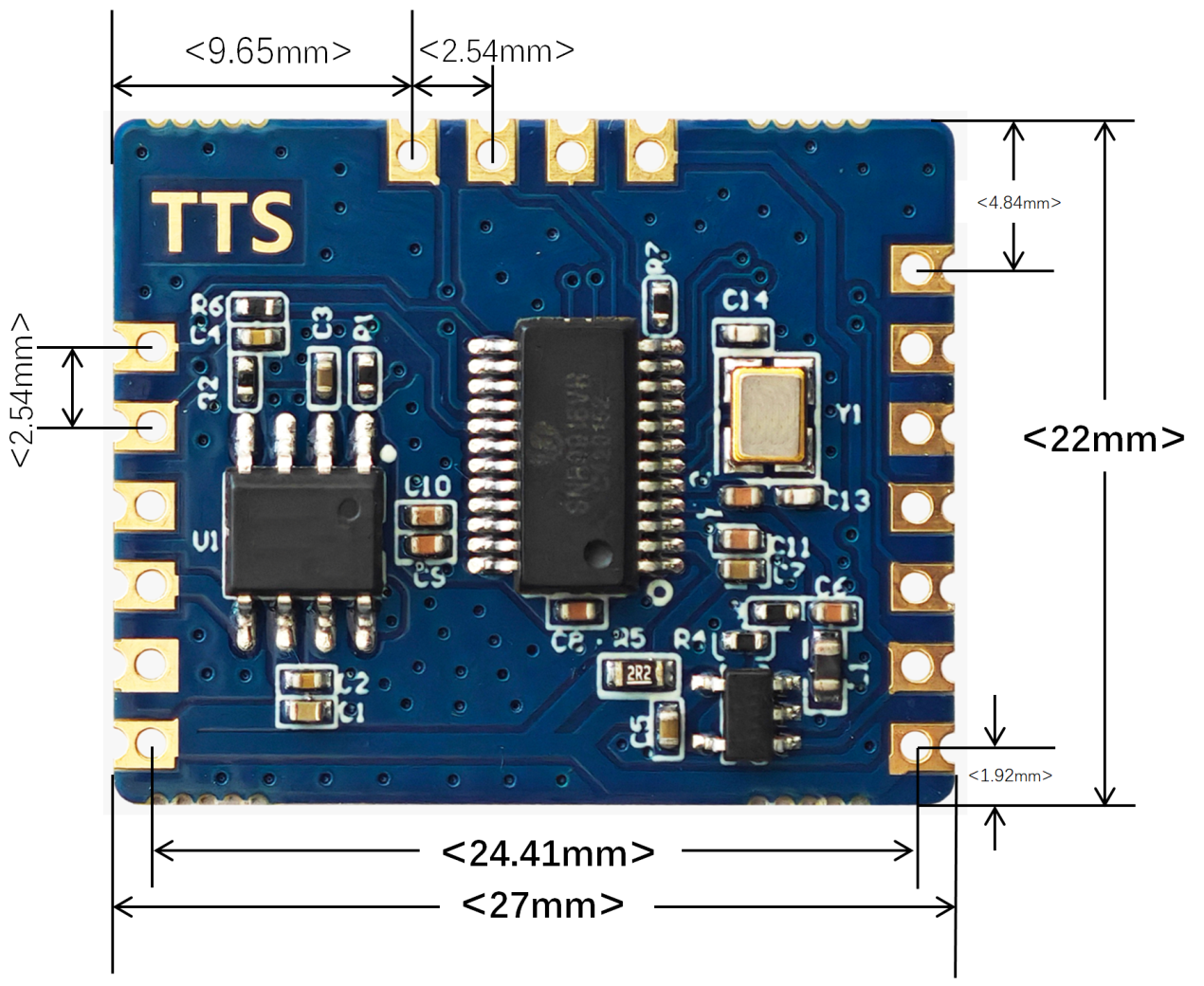

模块尺寸图
引脚定义
| 引脚号 | 引脚名称 | 类型 | IO电压 | 上电默认状态 | 功能定义 |
|---|---|---|---|---|---|
| 1 | DAC | O | - | - | DAC通道音频输出 |
| 2 | BAUD | I | 3.3V | 低电平 | 设置UART通信波特率，通电前设置一次 默认低电平(引脚悬空)：115200bps 高电平(3.3V)：9600bps |
| 3 | SPKP | O | - | - | 喇叭输出 |
| 4 | SPKP | O | - | - | 喇叭输出 |
| 5 | GND | P | - | - | 电源地(推荐电源接入) |
| 6 | 5V | P | - | - | 5V电源(推荐电源输接入) |
| 7 | 5V | P | - | - | 5V电源(不推荐电源接入) |
| 8 | 3V3 | P | - | - | 3.3V电源输出，电流不超过10mA |
| 9 | TICP | - | - | - | ICP烧录接口 |
| 10 | RICP | - | - | - | ICP烧录接口 |
| 11 | GND | P | - | - | 电源地(不推荐电源接入) |
| 12 | TX | O | 3.3V | 高电平 | UART发送器数据输出 模块通信控制接口 |
| 13 | RX | I | 3.3V | 高电平 | UART接收器数据输入 模块通信控制接口 |
| 14 | 3V3 | P | - | - | 3.3V电源输出，电流不超过10mA |
| 15 | PGEN | - | - | - | ICP烧录接口 |
| 16 | BUSY | O | 3.3V | 高电平 | 有播放：输出低电平 无播放：输出高电平 |
| 17 | MUTE | O | 3.3V | 高电平 | 功放使能后：输出低电平 |

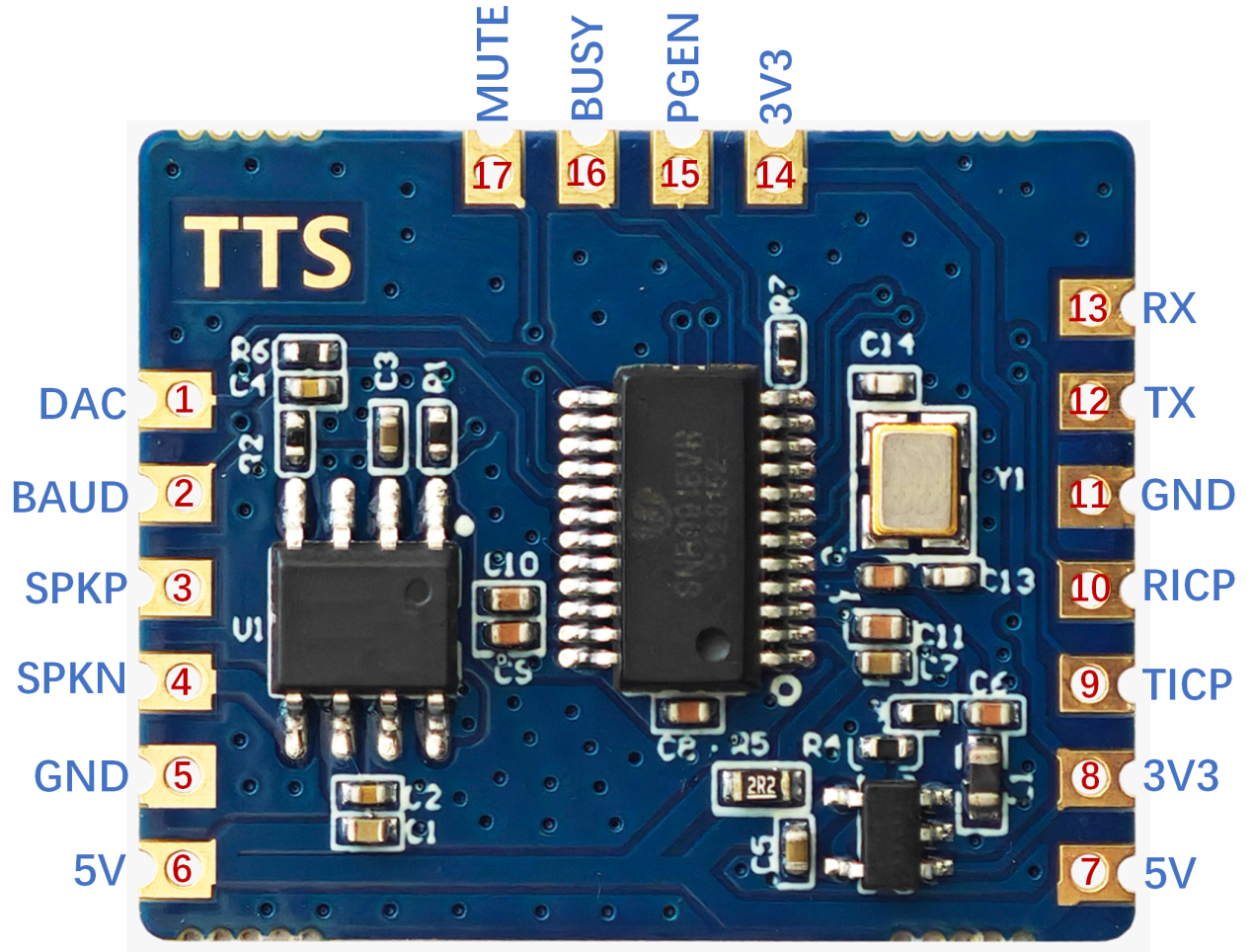

引脚定义图

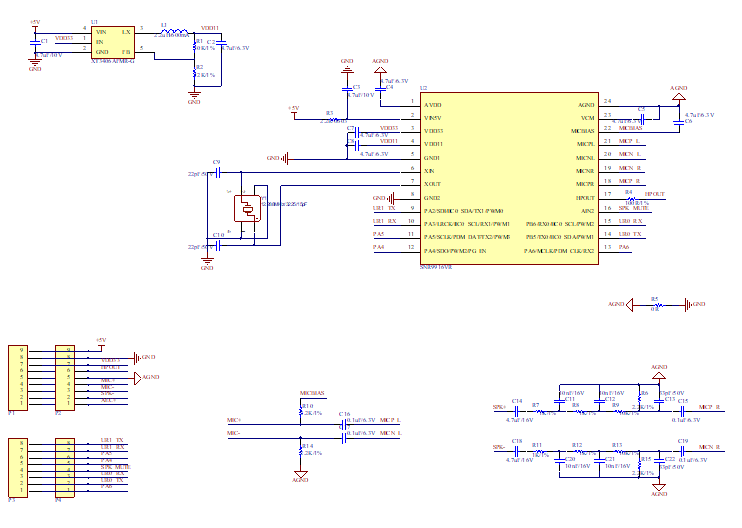

原理图
模块电路图
NOTE：当只采用芯片设计时，我司提供模块原理图PCB等资料，协助整合到一体电路板中，如有需求，请联系我司商务！
应用设计指导

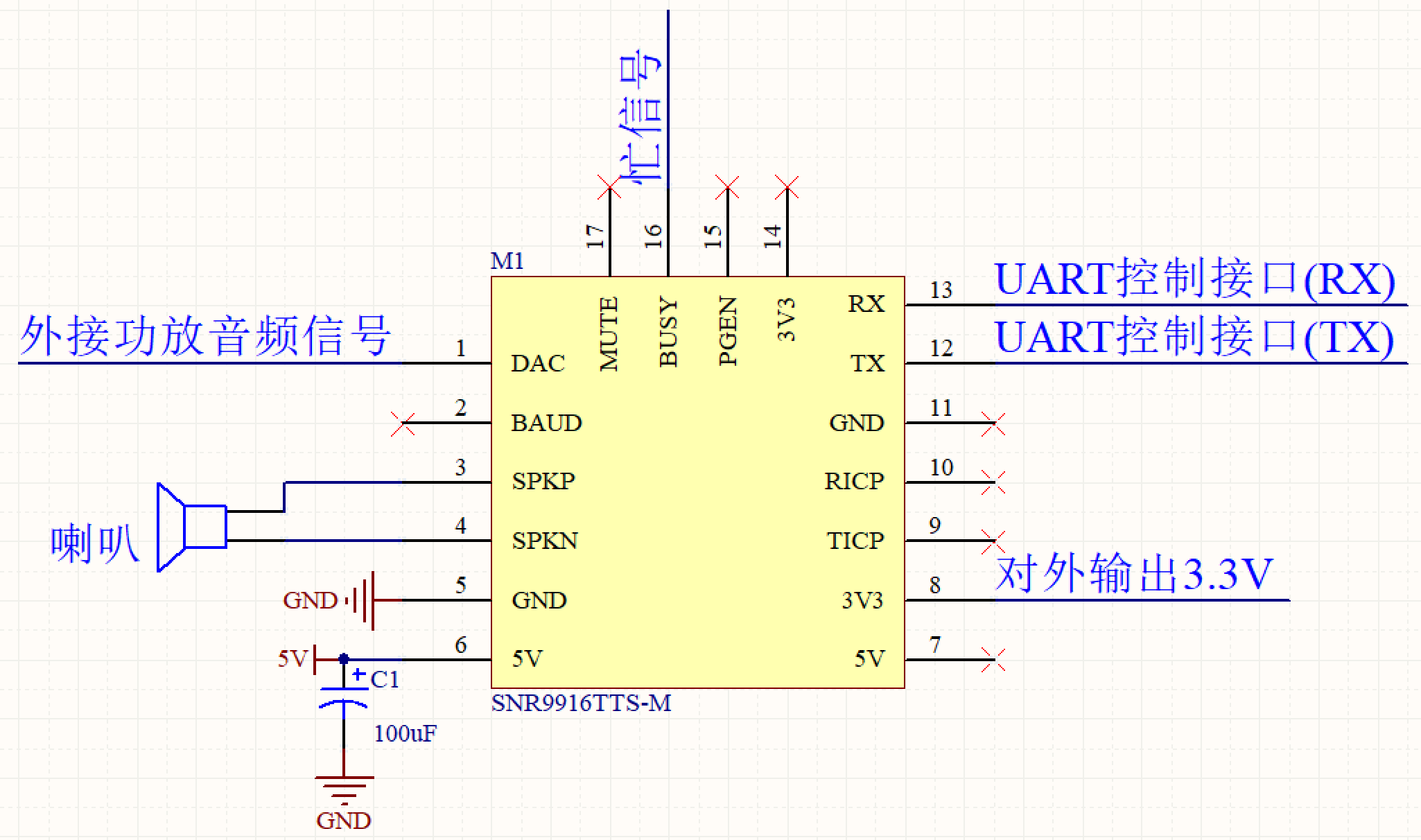

应用电路
模块应用方式
电路设计参考
- 模块供电3.6~5.5V，典型5V供电，需提供峰值电流500mA以上。
- 模块仅需外部5V电源供电即可正常工作，建议电源从模块的5脚、6脚进入最优。
- 模块采用UART通信控制，对接模块的12脚、13脚。
- 此模块板的所有IO为典型的3.3V电平。
- BAUD引脚用于设定UART通信波特率，通电前设置一次，默认低电平(引脚悬空)为115200bps，高电平(3.3V)为9600bps。
- BUSY引脚用于输出忙信号，有播放：输出低电平；无播放：输出高电平。
- 如需增加静电防护能力，可以在喇叭插座附近添加 ESD 器件。
- 模块底板或主板设计时，模块5V电源输入处需放置容值不小于 100uF 的电容，SPK走线尽量短而粗，走线区域不得有其它走线跨跃。
- 为保证好的语音播报效果，建议采用带腔体的喇叭，请联系我司采购。
串口通信协议介绍
串口格式：数据位8bit、波特率115200bps(默认)、校验位N、起始位1bit、停止位1bit。
数据长度：单次传输最大4000个字节。
合成文本
支持任意中文汉字（不支持繁体字，生僻字）文本合成，英文按单个字母发音。文本编码支持GB2312，单次合成文本量不超过4K 字节。
| 帧头(1byte) | 数据长度(2byte) | 命令字(1byte) | 编码参数(1byte) | 文本/GB2312编码(N个byte) |
|---|---|---|---|---|
| 0XFD | 0X--(高8位)，0X--（低8位） 长度=命令字+编码参数+文本 |
0X01 | 0X01(GB2312) | 文本：中文字； GB2312编码：0X--,0X--，………… |
通信状态反馈：
- 【0x41】表示收到正确的下传命令帧
- 【0x45】表示下传命令帧的命令字错误
- 【0x46】表示下传命令帧的数据不完整，或者帧数据长度错误
- 【0x47】表示下传命令帧的标记错误
- 【0x4F】表示空闲状态
示例：使用GB2312编码合成"谢谢使用"
| 帧头(1byte) | 数据长度(2byte) | 命令字(1byte) | 编码参数(1byte) | 文本/GB2312编码(8个byte) |
|---|---|---|---|---|
| 0XFD | 0X00 0X0A | 0X01 | 0X01 | 文本：谢谢使用； GB2312编码：0XD0 0XBB 0XD0 0XBB 0XCA 0XB9 0XD3 0XC3 |
控制命令
查询芯片状态
| 发送数据 | 说明 |
|---|---|
| 0XFD 0X00 0X01 0X21 | 在每次发送前，先查询一下芯片工作状态，必须处于空闲状态下，才可以发送新的合成文本 |
通信状态反馈：
- 【0x4E】表示忙状态
- 【0x4F】表示空闲状态
- 【0x4A】表示下位机系统初始化完成
暂停合成
| 发送数据 | 说明 |
|---|---|
| 0XFD 0X00 0X01 0X03 | 暂停TTS的合成(后续可以继续播放) |
通信状态反馈：【0x41】正确、【0x45】命令字错误、【0x46】数据不完整、【0x47】标记错误、【0x4F】空闲状态
继续合成
| 发送数据 | 说明 |
|---|---|
| 0XFD 0X00 0X01 0X04 | 继续TTS的合成(暂停后继续播放) |
通信状态反馈：【0x41】正确、【0x45】命令字错误、【0x46】数据不完整、【0x47】标记错误、【0x4F】空闲状态
停止合成
| 发送数据 | 说明 |
|---|---|
| 0XFD 0X00 0X01 0X02 | 停止TTS的合成(终止播放) |
通信状态反馈：【0x41】正确、【0x45】命令字错误、【0x46】数据不完整、【0x47】标记错误、【0x4F】空闲状态
发音人、音量、语速、语调调节
女声发音人、10级音量、10级语速、10级语调调节
- 音量：[v0]-[v9]，音量由小到大，默认为中间值
- 语速：[s0]-[s9]，语速由快到慢，默认为中间值正常语速
- 语调：[t0]-[t9]，语调由低到高，默认为中间值正常语调
音量调节
| 帧头(1byte) | 数据长度(2byte) | 命令字(1byte) | 编码参数(1byte) | 文本/GB2312编码(4个byte) |
|---|---|---|---|---|
| 0XFD | 0X00 0X06 | 0X01 | 0X01(GB2312) | 文本：[v0]~[v9]； GB2312编码：[v0]：0X5B 0X76 0X30 0X5D ... [v9]：0X5B 0X76 0X39 0X5D |
通信状态反馈：【0x41】正确、【0x45】命令字错误、【0x46】数据不完整、【0x47】标记错误、【0x4F】空闲状态
语速调节
| 帧头(1byte) | 数据长度(2byte) | 命令字(1byte) | 编码参数(1byte) | 文本/GB2312编码(4个byte) |
|---|---|---|---|---|
| 0XFD | 0X00 0X06 | 0X01 | 0X01(GB2312) | 文本：[s0]~[s9]； GB2312编码：[s0]：0X5B 0X73 0X30 0X5D ... [s9]：0X5B 0X73 0X39 0X5D |
通信状态反馈：【0x41】正确、【0x45】命令字错误、【0x46】数据不完整、【0x47】标记错误、【0x4F】空闲状态
语调调节
| 帧头(1byte) | 数据长度(2byte) | 命令字(1byte) | 编码参数(1byte) | 文本/GB2312编码(4个byte) |
|---|---|---|---|---|
| 0XFD | 0X00 0X06 | 0X01 | 0X01(GB2312) | 文本：[t0]~[t9]； GB2312编码：[t0]：0X5B 0X74 0X30 0X5D ... [t9]：0X5B 0X74 0X39 0X5D |
通信状态反馈：【0x41】正确、【0x45】命令字错误、【0x46】数据不完整、【0x47】标记错误、【0x4F】空闲状态
内置提示音效
支持15种提示音效，其中：铃声5首；信息提示音5首；警示音5首
| 铃声 | ring_1 | ring_2 | ring_3 | ring_4 | ring_5 |
|---|---|---|---|---|---|
| 信息提示音 | message_1 | message_2 | message_3 | message_4 | message_5 |
| 警示音 | alert_1 | alert_2 | alert_3 | alert_4 | alert_5 |
铃声播放
帧头：0XFD，数据长度：0X00 0X08，命令字：0X01，编码参数：0X01(GB2312)，文本：ring_1~ring_5
GB2312编码：ring_1：0X72 0X69 0X6E 0X67 0X5F 0X31 ... ring_5：0X72 0X69 0X6E 0X67 0X5F 0X35
通信状态反馈：【0x41】正确、【0x45】命令字错误、【0x46】数据不完整、【0x47】标记错误、【0x4F】空闲状态
信息提示音播放
帧头：0XFD，数据长度：0X00 0X0B，命令字：0X01，编码参数：0X01(GB2312)，文本：message_1~message_5
GB2312编码：message_1：0X6D 0X65 0X73 0X73 0X61 0X67 0X65 0X5F 0X31 ... message_5：0X6D 0X65 0X73 0X73 0X61 0X67 0X65 0X5F 0X35
通信状态反馈：【0x41】正确、【0x45】命令字错误、【0x46】数据不完整、【0x47】标记错误、【0x4F】空闲状态
警示音播放
帧头：0XFD，数据长度：0X00 0X09，命令字：0X01，编码参数：0X01(GB2312)，文本：alert_1~alert_5
GB2312编码：alert_1：0X61 0X6C 0X65 0X72 0X74 0X5F 0X31 ... alert_5：0X61 0X6C 0X65 0X72 0X74 0X5F 0X35
通信状态反馈：【0x41】正确、【0x45】命令字错误、【0x46】数据不完整、【0x47】标记错误、【0x4F】空闲状态
文本标注方法
为了确保TTS合成效果，以下提供一套标注方式，用户可以通过标注的方式，达到想要的合成效果，修复合成在自然度、流畅度方面的不足。
文本分析功能
智能解析常见标点符号，常见多音字、数字。支持常用英文单位（需小写）、特殊数字发音。单句无停顿标点符号句子长度超过50字将自动切断。
文本标记功能
支持文本标记，可标记多音字发音、数字发音、短停顿。
多音字标记方式
格式：[=*] 标记前一汉字的拼音
示例：空调[=tiao2]调[=tiao2]到三十度
汉字拼音解析为：kong1 tiao2 tiao2 dao4 san1 shi2 du4
其中，拼音格式为拼音+声调，声调数值范围1-5，分别代表（1:阴平 2:阳平 3:上声 4:去声 5:轻声）。拼音中ü用字母v代替，字母均为小写。
数字标记方式
格式：[n*]，指定该标记后的数字发音方式，*为1时按数字发音，*为2时按数值发音，*为3时按电话号码格式发音。该标记后必须跟数字才能有效转换。
示例：共消费[n2]100元，请拨打电话[n1]95511，手机号码[n3]18812341121。
解析为：共消费一百元，请拨打电话九五五一一，手机号码幺八八幺二三四幺幺二幺。
短停标记方式
格式：[w0]，指定该位置做短暂停顿。
示例：欢迎使用[w0]我司的语音合成系列方案。
电路设计
当需求把电路直接设计在电路板上，不使用模块的形式，请参照第5章原理图。如需原理图、PCB源档(AD格式)请联系我司获取。
注意事项
- 模块可以背面紧贴线路板平躺安装。
- 当外接单片机IO是5V时，建议在模块的RX脚与单片机的TX脚串一个2K电阻。
使用方法
硬件连接
为测试做准备，请事先准备好TTS模块、USB转TTL串口模块、2.54mm排针、喇叭，如下图：
物料图
接下来对模块和排针进行焊接，把模块两边引脚焊接好，如下图：
排针焊接图
通电测试
把5V电源(第5、6引脚)、TX/RX(第12、13引脚)、喇叭(第3、4引脚)接到对应引脚上，如下图：
接线连接图
把USB转TTL串口模块接到电脑，打开我司TTS上位机(TTS TOOL)，选择正确的串口号(按实际情况选择)，选择正确的波特率(默认115200)，点击"打开串口"按钮，如下图：
上位机
在文本输入框输入"你好"，点击"发送文本"按钮，模块发出声音"你好"，说明工作已正常，如下图：
测试图
SNR9916ENC 降噪模块 新品
产品概述
SNR9916ENC基于深度学习降噪算法开发的一款高性能的全双工降噪模块，该模块方案支持自动EQ调节、防啸叫、AEC回声消除。
噪声抑制类型支持：风噪、啸叫、键盘声、交通声、音乐声、人群嘈杂等。
另外，客户只采用芯片设计时，我司提供模块原理图PCB等资料，协助整合到一体电路板中，如有需求，请联系我司商务。

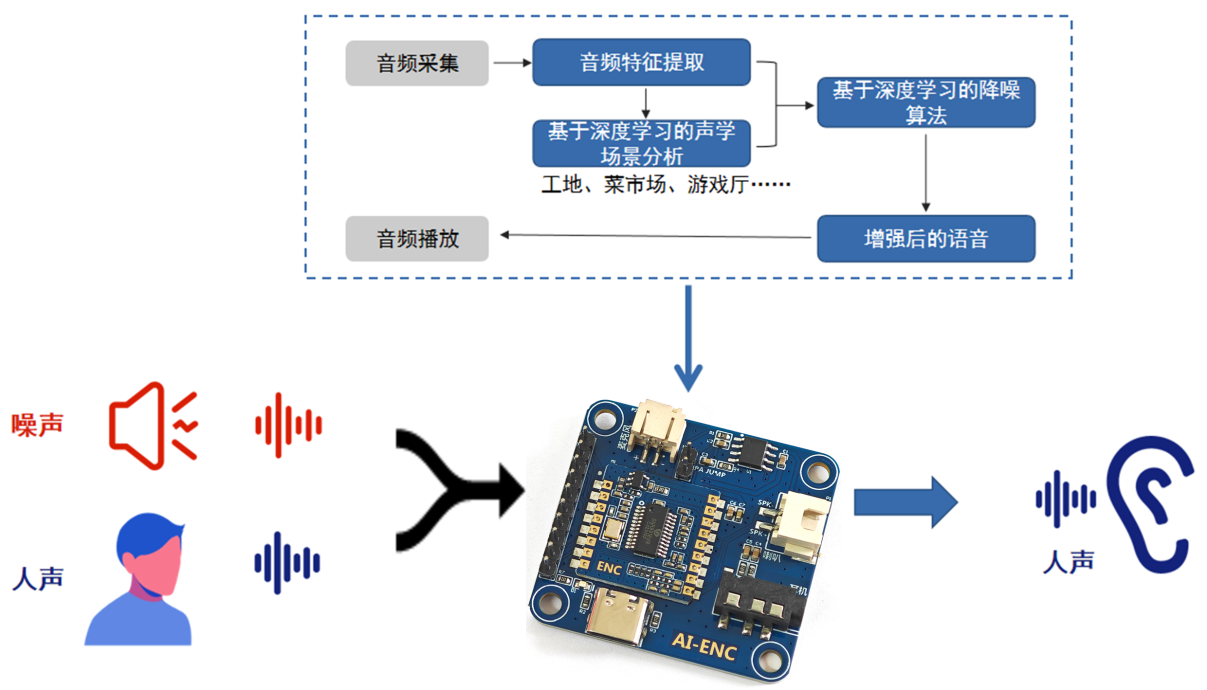

降噪模块工作原理及应用领域示意图
产品特点
模块长宽19.8x19.3mm，采用邮票孔设计，板材厚度为1.2mm，工作电压为3.6~5V。
- 采用深度学习降噪算法：深度降噪，让目标语音更清晰；端侧实时处理，提升实时性
- 采样全双工对话降噪：支持对话双方能够同时进行说话和收听，实现实时、无缝的双向对话，确保对话流畅自然
- 采样AEC回声消除算法：有效抑制回声，提高目标语音的信噪比，从而改善对话质量
- 防啸叫：防止声音失真，保护听力健康，提升对话体验
- 自动EQ调节：对音频信号进行均衡处理，以优化声音质量和听感体验
应用领域
会议系统、楼宇对讲、客服系统、车载通话、话筒、耳麦、对讲机等。
主要参数
模块电气特性参数
| 参数 | 规格 |
|---|---|
| 工作电压 | 3.6-5.5V，典型5V |
| I/O接口电压 | 3.3V |
| 工作电流 | 26mA |
| 尺寸 | 19.8*19.3mm |
| 工作温度 | -25℃~85℃ |
| 存储温度 | -40℃~100℃ |
| 存储湿度 | 0~5%RH |
模块降噪参数
| 参数 | 说明 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 信噪比 | 人声与背景噪声的比值 | ≥-5 | ≥0 | / | dB |
| 噪声抑制 | 最大引入噪声 | / | / | ≤80 | dB |
| 开机时间 | 上电到输出降噪后音频时间 | / | ＜800 | / | ms |
| 降噪延时 | 音频输入到降噪后音频输出时间 | / | 78 | / | ms |
| 拾音距离 | 人声离麦克风的距离 | / | ≤10 | / | cm |
| 麦克风 | 推荐全指向麦克风灵敏度 | -58 | / | -32 | dB |
| 输入幅值 | 直接接音频信号时，输入幅值大小 | / | 0.5 | 0.7 | V |
NOTE：PA4引脚对地接2.2K电阻，上电时间可到200ms左右
信噪比提升能力
不同环境下，语音信噪比(SNR)提升数据，综合约40dB，信噪比提升数据表如下：
| 测试环境 | 原始音频SNR（单位dB） | 降噪后音频SNR（单位dB） |
|---|---|---|
| 白噪声 | 10.85 | 43.95 |
| 菜市场 | 4.30 | 47.34 |
| 超市 | 5.39 | 47.04 |
| 风噪 | 4.13 | 49.88 |
| 工地 | 7.46 | 39.25 |
| 交通路口 | 7.37 | 52.11 |
| 理发厅 | 5.77 | 49.39 |
| 奶茶店 | 6.39 | 49.46 |
| 商场 | 3.55 | 42.08 |
| 游戏厅 | 6.30 | 48.65 |
| 平均值 | 6.15 | 46.92 |
外观尺寸

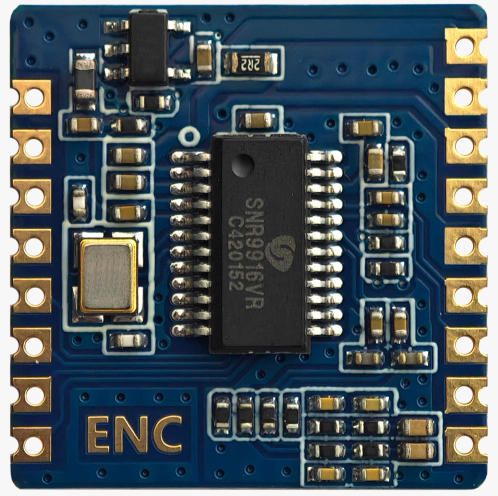

正面
背面
模块外观图

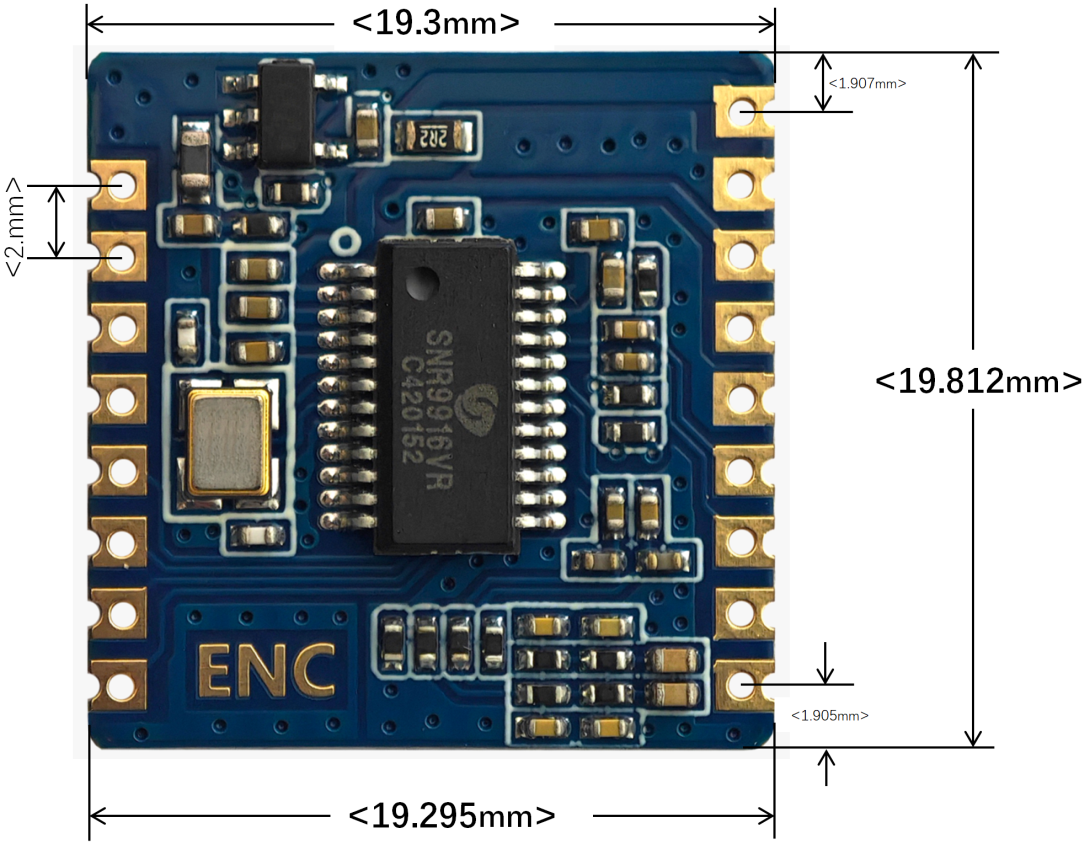

模块尺寸图
引脚定义
| 引脚号 | 引脚名称 | 类型 | IO 电压 | 上电默认状态 | 功能定义 |
|---|---|---|---|---|---|
| 1 | TX1 | O | 3.3V | - | 预留 |
| 2 | RX | I | 3.3V | - | 预留 |
| 3 | PA5 | O | 3.3V | - | 预留 |
| 4 | PA4 | - | 3.3V | - | ICP烧录接口 |
| 5 | MUTE | O | 3.3V | 高电平 | 功放使能后：输出低电平 |
| 6 | RX0 | - | 3.3V | - | ICP烧录接口 |
| 7 | TX0 | - | 3.3V | - | ICP烧录接口 |
| 8 | PA6 | O | 3.3V | - | 预留 |
| 9 | AEC+ | - | - | - | AEC正端输入 |
| 10 | AEC- | - | - | - | AEC负端输入 |
| 11 | MIC- | - | - | - | 麦克风负极 |
| 12 | MIC+ | - | - | - | 麦克风正极 |
| 13 | AGND | P | - | - | 模拟地 |
| 14 | DAC | O | - | - | DAC音频输出 |
| 15 | 3V3 | P | - | - | 3.3V电源输出，电流不超过10mA |
| 16 | GND | P | - | - | 电源地(推荐电源接入) |
| 17 | 5V | P | - | - | 5V电源(推荐电源输接入) |
功能接口说明：
- 单麦克风接口：音频输入。常用可支持-32db、-38db、-42db、-58db的麦克风；音频输入的幅度控制在0.5V以内，最大不高于0.7V
- 降噪音频输出接口：DAC输出降噪之后的音频，然后接至产品的音频输入接口，如对讲机麦克风输入接口。降噪后音频幅值放大约一倍
- AEC输入接口：将功放(支持D类、AB类)输出喇叭的信号接入，输入的幅度控制在4.5V以内，最大不高于5V
原理图
模块电路图
NOTE：当只采用芯片设计时，我司提供模块原理图PCB等资料，协助整合到一体电路板中，如有需求，请联系我司商务！
应用设计指导

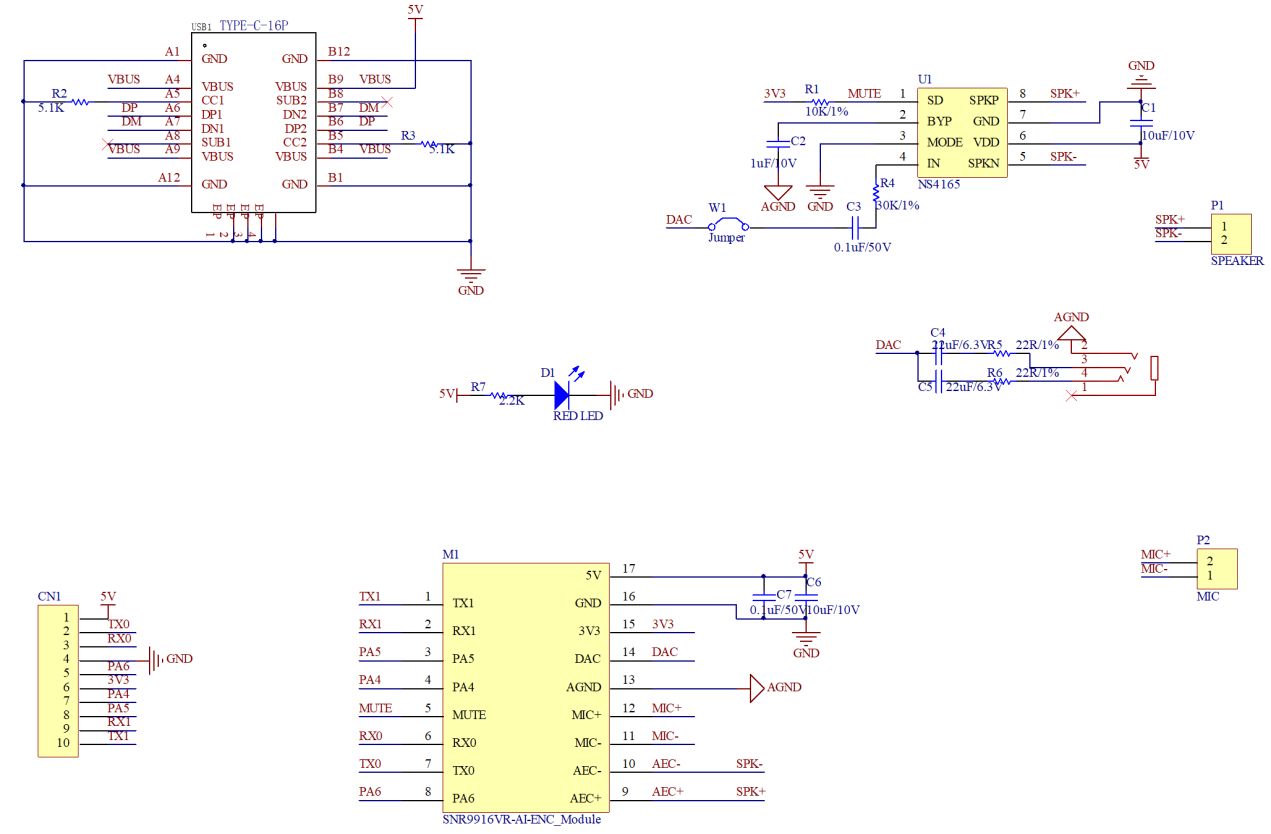

应用电路
模块应用方式，如下图：
应用方式
NOTE：上述模块底板支持单路麦克接入，降噪后通过DAC口输出模拟音频到功放，然后由喇叭播放降噪后音频，也可以通过连接耳机听降噪后的音频。5V供电，支持8欧2W的喇叭。
电路设计参考
- 模块供电3.6~5.5V，典型5V供电，需提供峰值电流50mA以上。
- 模块仅需外部5V电源供电即可正常工作，电源从模块的16脚、17脚进入。
- 此模块板的所有IO为典型的3.3V电平。
- 如需增加静电防护能力，可以在麦克风和喇叭插座附近添加 ESD 器件。
- 模块底板或主板设计时，模块5V电源输入处需放置容值不小于 100uF 的电容，麦克风采样差分走线，SPK走线尽量短而粗，走线区域不得有其它走线跨跃。
- 为保证好的语音播报效果，建议采用带腔体的喇叭，请联系我司采购。
常见问题
声音不清晰
声音偏胡，不清晰。一般下行方案有此情况，主要原因为输入到降噪模块的音频幅度过大或者整机安装问题。
- 确认输入到降噪模块的音频幅度在0.5V以下。
- 默认是接-32DB的MIC，如果以前用的是MIC灵敏度小于-32DB，可能输出幅度会过大，后端需要进行分压。
- 喇叭要完全固定不能有松动，最好装上整机进行测试。
喇叭有电流声
- 对讲机产品，注意查看接收天线是否有连接上，没接上有时候可能会引入杂音。
- 把降噪模块的音频输出脚与后端断开，定位是否为降噪模块端输出噪声。
- 降噪后音频到功放输入端之间，最好不要有对地电容，有可拆掉测试。
- 硬件电路设计是否有问题，尤其模块的AGND脚，需要区分开数字地和模拟地，在模块里面有处理单点接。
电路设计
当需求把电路直接设计在电路板上，不使用模块的形式，请参照第5章原理图。如需原理图、PCB源档(AD格式)请联系我司获取。
注意事项
- 模块可以背面紧贴线路板平躺安装。
使用方法
硬件连接

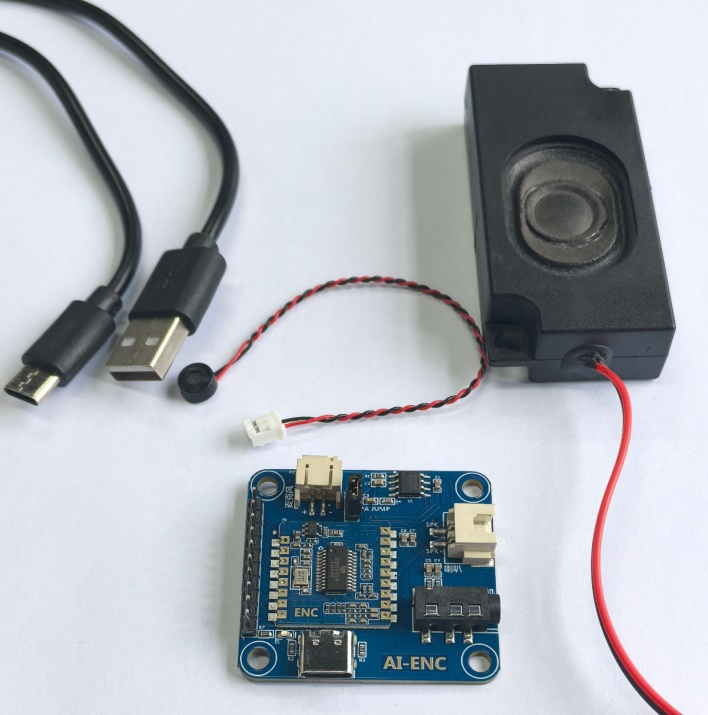

为测试做准备，请事先准备好降噪模块、模块底板，喇叭、麦克风、TYPE-C线，如下图：
物料图
接下来把麦克风、喇叭、TYPE-C线接入模块底板，如下图：
接入图
效果体验测试

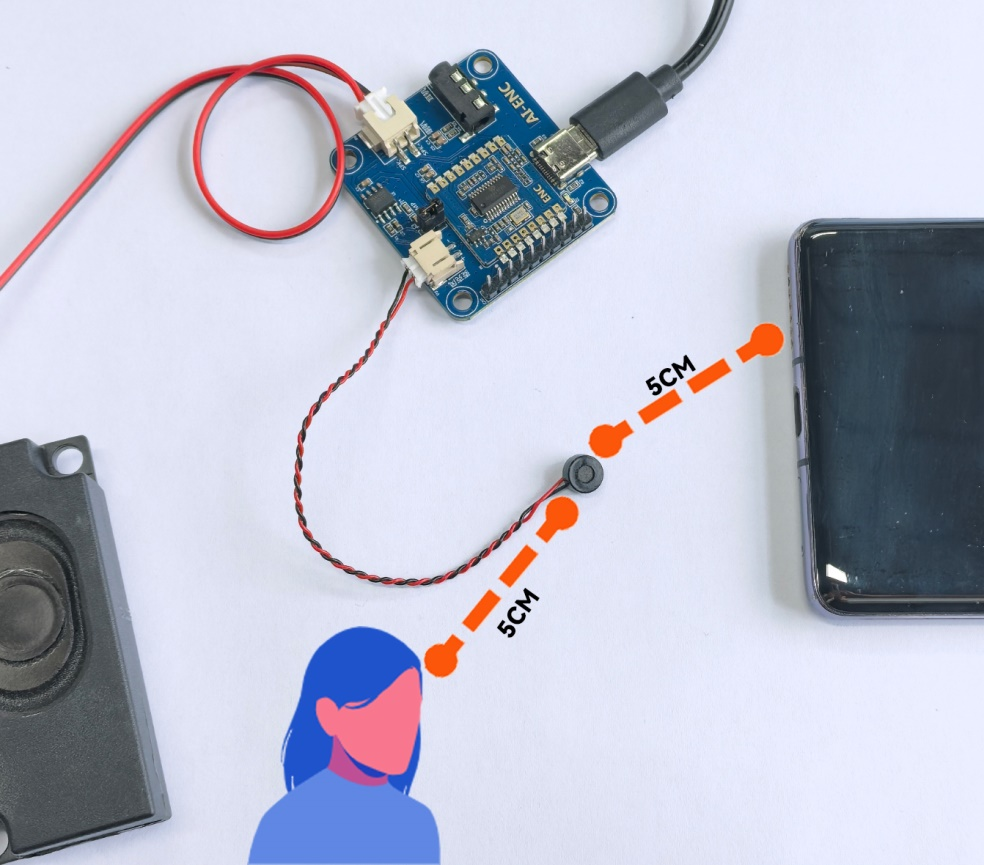

接上5V电源(TYPE-C接口)，喇叭靠近耳朵听；最好噪声离麦克风5CM,人声离麦克风5CM，这样更能体现降噪效果，如下图：
测试效果图
可通过手机音乐APP，播放音乐、交通路口、风噪等声音，播放噪声过程中，对着麦克风说话，此时喇叭输出的只有人声，无其它噪声。体验一下降噪模块对噪声抑制效果与声音还原度！
哭声/鼾声检测模块 NEW
产品概述
哭声/鼾声检测模块是一款基于SNR9912VR芯片和深度学习算法的智能音频识别产品，专门用于检测和识别特定声音事件，如婴儿哭声和成人鼾声。利用先进的神经网络模型和边缘AI技术，可以实时准确地识别目标声音，为智能家居、健康监测、婴儿看护等应用场景提供可靠的音频智能解决方案。
该模块使用深度学习方法检测环境中的目标声音事件。当检测到目标声音时，通过串口、GPIO和喇叭提示等多种方式返回检测结果，以提醒用户或触发后续任务执行。
主要特性
- 基于SNR9912VR语音识别芯片，性能稳定可靠
- 深度学习算法，识别准确率≥95%
- 实时检测：检测延迟<200ms，快速响应
- 单麦克风设计，结构简单，成本低
- 多种输出方式：串口数据（9600波特率）+ GPIO引脚 + 喇叭提示
- 独立GPIO输出：PA5用于哭声检测，PA6用于鼾声检测，100ms脉冲触发
- 本地处理：无需网络，边缘计算，隐私保护
- 支持独立的哭声或鼾声检测（固件可选）
- 低功耗设计：适合长时间运行
- 模块小巧：易于集成到各种产品中
技术规格
| 参数 | 规格 |
|---|---|
| 核心芯片 | SNR9912VR（语音识别专用芯片） |
| 检测算法 | 深度学习非语音检测算法 |
| 检测类型 | 婴儿哭声、成人鼾声（单独检测，不同声音需要不同固件） |
| 识别准确率 | ≥95%（标准测试环境下） |
| 检测延迟 | <200ms |
| 麦克风配置 | 单麦克风设计（全向数字MEMS麦克风） |
| 拾音距离 | 0.5m ~ 5m（可调） |
| 信噪比 | ≥60dB |
| 工作频率 | 20Hz ~ 8kHz |
| 灵敏度等级 | 低、中、高 - 3档可调 |
| 通信接口 | UART1（9600波特率）/ GPIO（PA5, PA6） |
| 串口协议 | A5 FA 00 81 20 FB（检测到目标声音时发送） |
| GPIO输出 | PA5：哭声检测（100ms低电平脉冲） PA6：鼾声检测（100ms低电平脉冲） |
| 音频提示 | 板载喇叭播放提示音 |
| 工作电压 | 3.3V ~ 5.0V |
| 工作电流 | 检测模式：≤80mA / 待机模式：≤15mA |
| 工作温度 | -10°C ~ 60°C |
| 模块尺寸 | 25mm x 20mm x 8mm |
| 安装方式 | SMD/排针 |
应用场景
哭声/鼾声检测模块适用于多种智能应用场景：
- 智能婴儿监护器：实时监测婴儿哭声，及时提醒父母
- 智能摄像头：与摄像头联动，检测到哭声时自动录像或推送通知
- 睡眠监测设备：检测打鼾频率和强度，评估睡眠质量
- 智能音箱：检测到婴儿哭声，自动播放安抚音乐
- 智能家居系统：基于哭声/鼾声检测触发场景联动
- 健康管理设备：长期鼾声数据监测，睡眠呼吸暂停预警
- 老人看护：检测老人异常声音，及时报警
- 智能照明：检测到特定声音时自动调整灯光
技术优势
核心优势
- AI深度学习：神经网络模型基于数万条真实音频样本训练，识别准确率高
- 强抗干扰：在有背景噪声的环境中也能准确识别目标声音
- 边缘计算：本地处理，无需云端，响应快速且保护隐私
- 低功耗设计：优化算法和低功耗芯片，适合电池供电设备
- 易于集成：模块化设计，多种接口，快速集成
- 灵活配置：支持灵敏度调节、检测模式切换等参数配置
- 可扩展性：支持自定义声音类型训练和识别
工作模式
| 模式 | 描述 | 应用场景 |
|---|---|---|
| 哭声检测模式 | 专门识别婴儿哭声，过滤其他声音 | 婴儿监护器、智能摄像头 |
| 鼾声检测模式 | 识别成人鼾声，分析打鼾强度 | 睡眠监测、健康管理 |
| 双模式 | 同时检测哭声和鼾声 | 智能家居系统 |
| 低功耗模式 | 降低检测频率，延长电池寿命 | 电池供电设备 |
硬件接口说明
1. UART串口输出（UART1）
功能：每次检测到哭声或鼾声时，UART1输出检测结果数据
- 波特率：9600
- 数据位：8位
- 停止位：1位
- 校验位：无
- 输出协议：
A5 FA 00 81 20 FB（检测到目标声音时发送）
2. GPIO引脚输出
PA5引脚 - 哭声检测输出
- 正常状态：高电平
- 检测到哭声时：输出100ms低电平脉冲
- 脉冲结束后：恢复高电平
- 用途：可直接触发外部电路或MCU中断
PA6引脚 - 鼾声检测输出
- 正常状态：高电平
- 检测到鼾声时：输出100ms低电平脉冲
- 脉冲结束后：恢复高电平
- 用途：可直接触发外部电路或MCU中断
3. 音频输出（喇叭接口）
每次检测到哭声或鼾声时，模块通过板载喇叭播放提示音，提醒用户检测结果。
软件功能说明
核心功能
- 非语音检测算法：使用深度学习技术，专门识别特定的非语音音频事件
- 实时检测：持续监测环境声音，实时分析音频特征
- 多种输出：支持串口数据输出、GPIO电平输出和喇叭提示同时输出
- 固件切换：不同声音类型需要烧录不同的固件版本
输出时序
当检测到目标声音（哭声或鼾声）时，模块同时执行以下动作：
- UART1立即发送检测协议数据：
A5 FA 00 81 20 FB - 对应GPIO引脚（PA5或PA6）输出100ms低电平脉冲
- 喇叭播放提示音
产品规格
模块提供多种固件版本：
- 哭声检测固件：专门检测婴儿哭声，适用于婴儿监护器、智能摄像头等
- 鼾声检测固件：专门检测成人鼾声，适用于睡眠监测、健康管理设备
- 自定义固件：支持自定义声音类型训练，可识别玻璃破碎、门铃、警报等特定声音
重要说明
⚠️ 固件版本说明
- 固件独立性：检测不同声音需要烧录不同的固件版本
- 单一检测：每个固件版本只支持检测一种特定类型的声音（哭声或鼾声）
- 定制需求：如需检测其他类型声音，或需要同时检测多种声音，请联系我们的技术支持
- 技术支持：固件烧录、参数优化等技术问题，请联系 pierce@snaner.com 或致电 18038660933
应用集成指南
快速集成步骤
- 选择固件：根据应用场景选择哭声或鼾声检测固件
- 电源连接：提供稳定的3.3V-5.0V电源
- 接口连接：
- 简单应用：将PA5/PA6引脚连接到MCU GPIO输入，检测下降沿触发
- 复杂应用：连接UART1串口，接收完整检测数据
- 喇叭连接：如需音频提示功能，将喇叭连接到音频输出接口
- 测试验证：播放相应的测试音频，验证检测功能
典型应用电路
模块可直接连接到MCU、Arduino、树莓派等开发板：
- PA5/PA6引脚可直接连接到MCU GPIO输入（3.3V电平兼容）
- UART接口可连接到MCU串口进行通信
- 100ms低电平脉冲适合边沿触发中断或轮询检测
SNR8503M芯片
特性
模拟模块
- 48M 32位内核，硬件除法协处理器
- 30uA低功耗休眠模式
- -40~105℃工业级工作温度范围
- 2.5V~5.5V单电源供电，内部集成数字供电LDO
- 超强抗静电和群脉冲能力
存储
- 32KB FLASH ROM，带FLASH防窃密功能
- 4KB RAM
时钟
- 内置4MHz高精度RC时钟，全温度范围精度±1%
- 内置32KHz低速时钟，供低功耗模式使用
- 内部PLL可提供最高48MHz时钟
外设
- 一路UART
- 一路SPI
- 一路IIC
- 通用16/32位Timer，支持捕捉和边沿对齐PWM
- 电机控制专用PWM模块，支持6路PWM输出，独立死区控制
- Hall信号专用接口，支持测速、去抖
- 4通道DMA
- 硬件看门狗
- 最多支持21路GPIO
模拟特性
- 集成1路12bit SAR ADC，1.2Msps采样及转换速率，共9通道
- 集成2路OPA，可设置为差分PGA模式
- 集成两路比较器
- 集成8bit DAC数模转换器，作为内部比较器输入
- 内置1.2V 0.5%精度电压基准源
- 内置1路低功耗LDO和电源检测电路
- 内置高精度、低温漂高频RC时钟
主要优势
- 内部集成2路高速运放，可满足单电阻/双电阻电流采样拓扑架构的不同需求
- ADC模块变增益技术，可以和高速运放配合，处理更宽的电流动态范围，兼顾小电流和大电流的采样精度
- 集成两路比较器
- ESD及抗干扰能力强，稳定可靠
- 单电源2.5~5.5V供电，确保了系统供电的通用性
- 高集成度、体积小、节约BOM成本
应用场景
- 适用于有感BLDC控制系统
- 适用于无感BLDC控制系统
- 适用于有感FOC控制系统
- 适用于无感FOC控制系统
1. 概述
1.1 功能简述
SNR8503M是32位内核的面向电机控制应用的紧凑型专用处理器，集成了常用电机控制系统所需的所有模块。
性能
- 48MHz 32位内核
- 低功耗休眠模式
- 工业级工作温度范围
- 超强抗静电和群脉冲能力
存储器
- 32KB FLASH，带加密功能，带128位芯片唯一识别码
- 4KB RAM
工作范围
- 采用2.5V～5.5V电源供电，内部集成1个LDO，为数字部分电路供电
- 工作温度：-40～105℃
时钟
- 内置4MHz高精度RC时钟，-40～105℃范围内精度在±1%之内
- 内置低速32kHz低速时钟，供低功耗模式使用
- 内部PLL可提供最高48MHz时钟
外设模块
- 一路UART
- 一路SPI，支持主从模式
- 一路IIC，支持主从模式
- 1个通用16位Timer，支持捕捉和边沿对齐PWM功能
- 1个通用32位Timer，支持捕捉和边沿对齐PWM功能
- 电机控制专用PWM模块，支持8路PWM输出，独立死区控制
- Hall信号专用接口，支持测速、去抖功能
- 硬件看门狗
- 21路GPIO，7个GPIO可以作为系统的唤醒源。14个GPIO可以用作外部中断源输入
模拟模块
- 集成1路12bit SAR ADC，1.2Msps采样及转换速率，共9通道
- 集成2通道运算放大器，可设置为差分PGA模式
- 集成两路比较器
- 集成8bit DAC数模转换器
- 内置±2℃温度传感器
- 内置1.2V 0.5%精度电压基准源
- 内置1路低功耗LDO和电源监测电路
- 集成高精度、低温飘高频RC时钟
封装
- SSOP24
1.2 主要优势
- 高可靠性、高集成度、最终产品体积小、节约BOM成本
- 内部集成2通道高速运放和两路比较器，可满足单电阻/双电阻电流采样拓扑架构的不同需求
- 应用专利技术使ADC和高速运放达到最佳配合，可处理更宽的电流动态范围，同时兼顾高速小电流和低速大电流的采样精度
- 整体控制电路简洁高效，抗干扰能力强，稳定可靠
- 适用于有感BLDC/无感BLDC/有感FOC/无感FOC等控制系统
1.3 系统资源

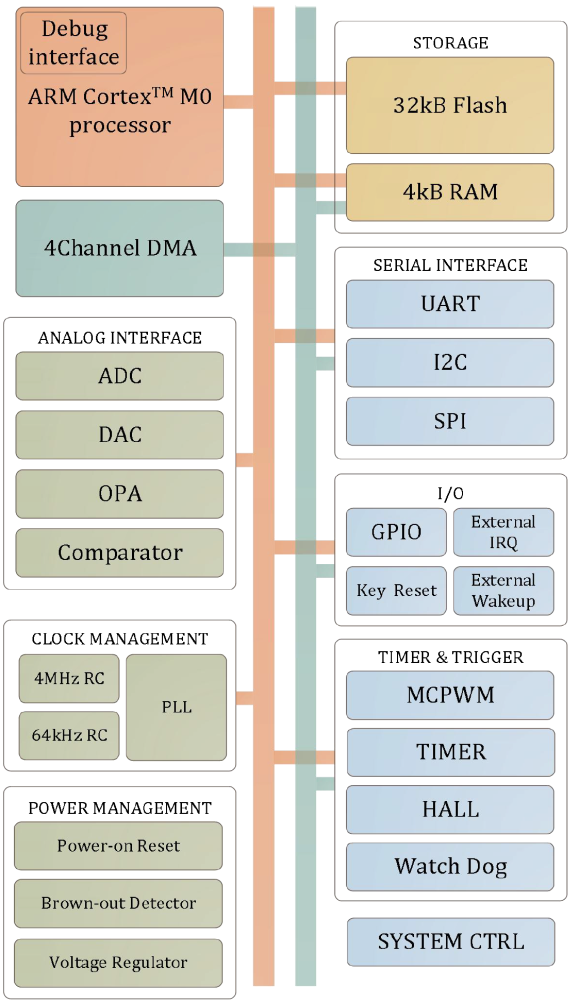

系统框图
SNR8503M系统框图

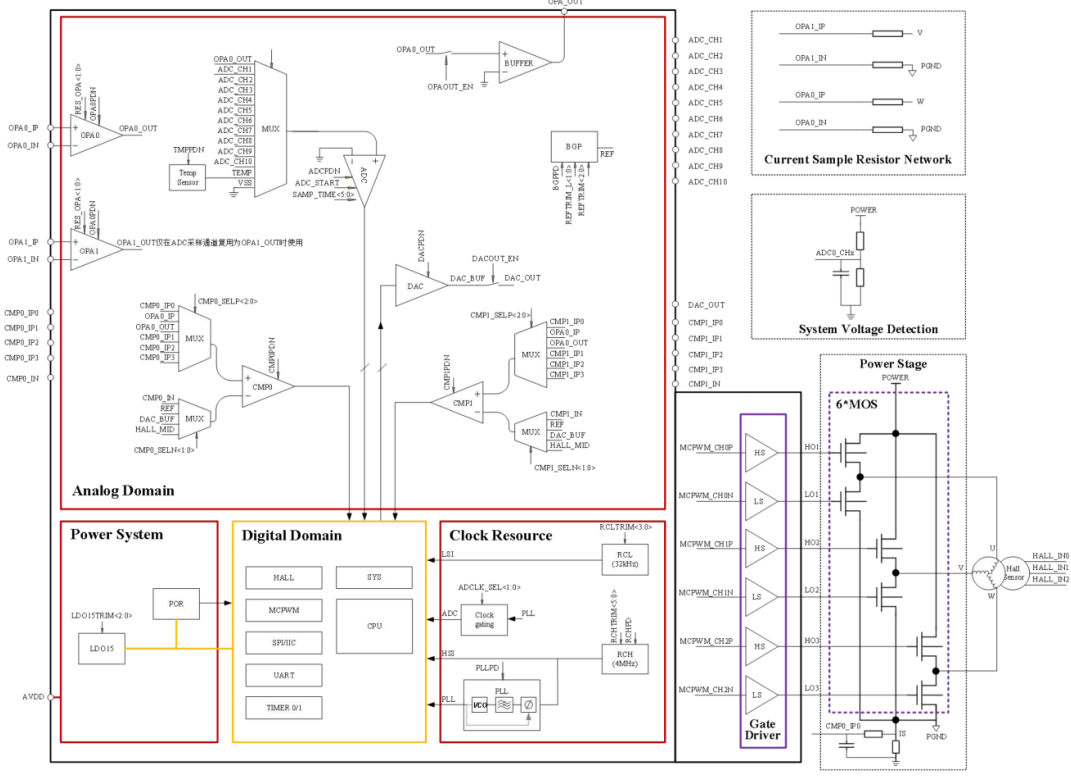

1.4 矢量正弦控制系统

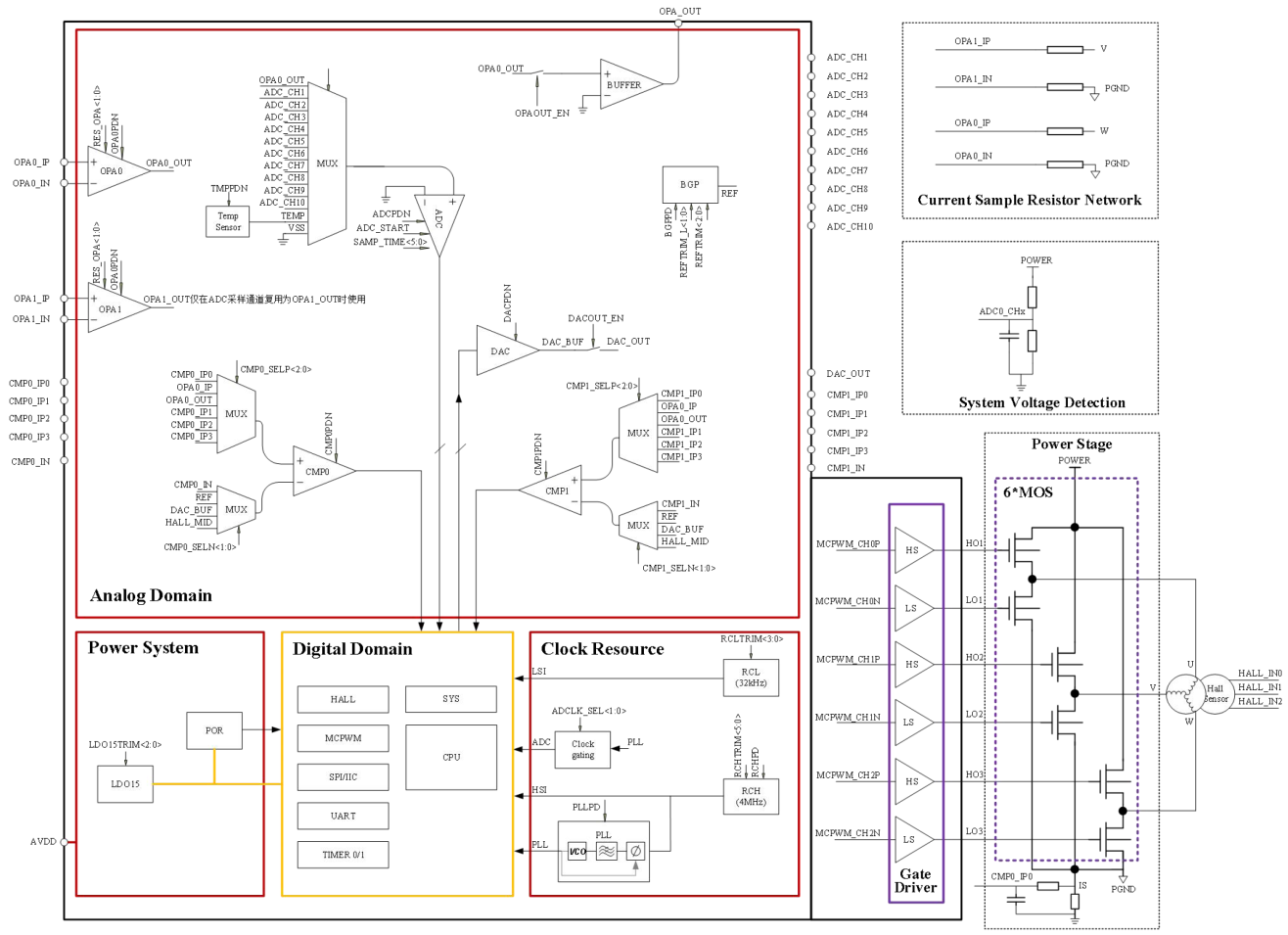

矢量正弦控制系统简化原理图
矢量正弦控制系统简化原理图
2. 器件资源表
| 主频(MHz) | FLASH(KB) | RAM(KB) | ADC通道数 | DAC | 比较器 | 比较器通道数 | OPA | HALL | SPI | IIC | UART | TEMP SENSOR | PLL | 其他 | 封装 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 48 | 32 | 4 | 9 | 8bit | 2 | 8 | 2 | 3路 | 1 | 1 | 1 | Yes | Yes | 5V LDO | SSOP24 |
3. 管脚分布
3.1 管脚分布图及管脚说明
3.1.1 特别说明
- PU为Pull-Up的缩写，下列引脚图中PU引脚内置上拉至AVDD的电阻
- RSTN引脚内置100K上拉电阻，固定开启上拉，当RSTN功能切换为GPIO功能后，上拉可以关闭
- 其余PU引脚内置10K上拉电阻，可软件控制开启关闭上拉
- EXTI引脚为外部中断GPIO中断
- UARTx_TX(RX)：UART的TX和RX支持互换。当GPIO第二功能选择为UART，且GPIO_PIE即输入使能时，可以作为UART_RX使用；当GPIO_POE使能时，可以作为UART_TX使用。一般同一GPIO不同时使能输入和输出，否则输入PDI会接收到PDO发出的数据
- SPI_DI(DO)：SPI的DI和DO支持互换，当GPIO第二功能选择为SPI，且GPIO_PIE即输入使能时，可以作为SPI_DI使用；当GPIO_POE即输出使能时，可以作为SPI_DO使用。一般同一GPIO不同时使能输入和输出，否则输入PDI会接收到PDO发出的数据

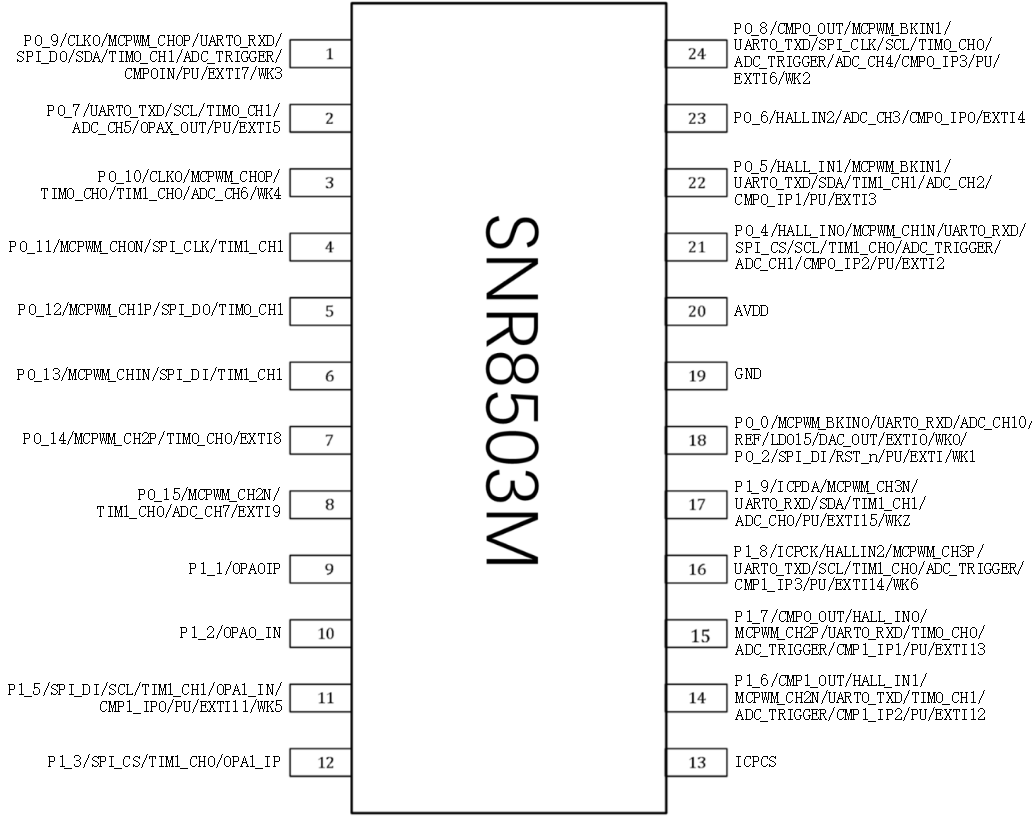

3.1.2 管脚分布图
SNR8503M管脚分布图
管脚说明：
注：由于管脚功能说明表格内容较多，建议下载完整的芯片手册查看详细的管脚定义和功能说明。
芯片共24个引脚，包含21路可配置GPIO，支持多种复用功能如UART、SPI、IIC、PWM、ADC、比较器等。
开发资源
我司为SNR8503M提供完整的开发支持，包括：
- 芯片数据手册
- 参考设计原理图
- SDK软件开发包
- 示例代码
- 开发工具链
- 技术支持服务
如需获取芯片技术资料和采购信息，请联系我司商务：18038660933
SNR8503PM芯片 新品
特性
基本特性
- 48M 32位内核，硬件除法协处理器
- 30uA低功耗休眠模式
- -40~105℃工业级工作温度范围
- MCU使用2.5V~5.5V单电源供电，栅极驱动使用7~28V供电
- 超强抗静电和群脉冲能力
模拟模块
- 集成1路12bit SAR ADC，1.2Msps采样及转换速率，共9通道
- 集成2路OPA，可设置为差分PGA模式
- 集成两路比较器
- 集成8bit DAC数模转换器，作为内部比较器出入
- 内置1.2V 0.5%精度电压基准源
- 内置1路低功耗LDO和电源检测电路
- 内置高精度、低温漂高频RC时钟
存储
- 32KB FLASH ROM，带FLASH防窃密功能
- 4kB RAM
时钟
- 内置4MHz高精度RC时钟，全温度范围精度±1%
- 内置64KHz低速时钟，供低功耗模式使用
- 内部PLL可提供最高48MHz时钟
外设
- 一路UART
- 一路SPI
- 一路IIC
- 通用16/32位置Timer，支持捕捉和边沿对齐PWM
- 电机控制专用PWM模块，支持6路PWM输出，独立死区控制
- Hall信号专用接口，支持测速、去抖
- 4通道DMA
- 硬件看门狗
- 硬件看门狗
- 最多支持20路GPIO
主要优势
- 内部集成2路高速运放，可满足单电阻/双电阻电流采样拓扑架构的不同需求
- ADC模块变增益技术，可以和高速运放配合，处理更宽的电流动态范围，兼顾小电流和大电流的采样精度
- 集成两路比较器
- ESD及抗干扰能力强，稳定可靠
- 高集成度、体积小、节约BOM成本
- 支持IEC/UL60730功能安全认证
应用场景
- 适用于有感BLDC/无感BLDC/有感FOC/无感FOC等控制系统
1. 概述
1.1 功能简述
SNR8503M是32位内核的面向电机控制应用的紧凑型专用处理器，集成了三相全桥自举式栅极驱动模块可直接驱动3对N型MOSFET。
性能
- 48MHz 32位内核
- 低功耗休眠模式
- 集成三相全桥自举式栅极驱动模块
- 工业级工作温度范围
- 超强抗静电和群脉冲能力
存储器
- 32KB FLASH，带加密功能，带128位芯片唯一识别码
- 4KB RAM
工作范围
- 双电源供电，MCU部分采用2.5V～5.5V电源供电。3P3N驱动模块采用7~28V电源供电。
- 工作温度：-40～105℃
时钟
- 内置4MHz高精度RC时钟，-40～105℃范围内精度在±1%之内
- 内置低速64kHz低速时钟，供低功耗模式使用
- 内部PLL可提供最高48MHz时钟
外设模块
- 一路UART
- 一路SPI，支持主从模式
- 一路IIC，支持主从模式
- 1个通用16位Timer，支持捕捉和边沿对齐PWM功能
- 1个通用32位Timer，支持捕捉和边沿对齐PWM功能
- 电机控制专用PWM模块，支持8路PWM输出，独立死区控制
- Hall信号专用接口，支持测速、去抖功能
- 硬件看门狗
- 20路GPIO，7个GPIO可以作为系统的唤醒源。14个GPIO可以用作外部中断源输入
模拟模块
- 集成1路12bit SAR ADC，1.2Msps采样及转换速率，共9通道
- 集成2通道运算放大器，可设置为差分PGA模式
- 集成两路比较器
- 集成8bit DAC数模转换器
- 内置±2℃温度传感器
- 内置1.2V 0.5%精度电压基准源
- 内置1路低功耗LDO和电源监测电路
- 集成高精度、低温飘高频RC时钟
封装
- SSOP24
1.2 主要优势
- 高可靠性、高集成度、最终产品体积小、节约BOM成本
- 内部集成2通道高速运放和两路比较器，可满足单电阻/双电阻电流采样拓扑架构的不同需求
- 应用专利技术使ADC和高速运放达到最佳配合，可处理更宽的电流动态范围，同时兼顾高速小电流和低速大电流的采样精度
- 整体控制电路简洁高效，抗干扰能力强，稳定可靠
- 集成三相全桥自举式栅极驱动模块
- 内部集成5V LDO
适用于有感BLDC/无感BLDC/有感FOC/无感FOC等控制系统
1.3 系统资源
系统框图
SNR8503PM系统框图
1.4 矢量正弦控制系统
矢量正弦控制系统简化原理图
矢量正弦控制系统简化原理图
2. 器件资源表
| 主频(MHz) | FLASH(KB) | RAM(KB) | ADC通道数 | DAC | 比较器数量 | 比较器通道数 | OPA | HALL | SPI | IIC | UART | TEMP SENSOR | PLL | Gate Driver (V) | Gate Driver (A) | Current Limit (A) | Supply (V) | 其他 | 封装 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 48 | 32 | 4 | 9 | 8bit | 2 | 7 | 2 | 3路 | 1 | 1 | 1 | Yes | Yes | 3P3N | +0.05/-0.3 | - | 7~28V | 5V LDO | SSOP24 |
3. 管脚分布
3.1 管脚分布图及管脚说明
3.1.1 特别说明
- PU为Pull-Up的缩写，下列引脚图中PU引脚内置上拉至AVDD的电阻
- RSTN引脚内置100K上拉电阻，固定开启上拉，当RSTN功能切换为GPIO功能后，上拉可以关闭
- 3P3M/ICPCK内置10K上拉电阻，可软件控制开启关闭上拉。固定开启上拉，当RSTN功能切换为GPIO功能后，上拉可以关闭
- 其余PU引脚内置10K上拉电阻，可软件控制开启关闭上拉
- EXTI引脚为外部中断GPIO中断
- UARTx_TX(RX)：UART的TX和RX支持互换。当GPIO第二功能选择为UART，且GPIO_PIE即输入使能时，可以作为UART_RX使用；当GPIO_POE使能时，可以作为UART_TX使用。一般同一GPIO不同时使能输入和输出，否则输入PDI会接收到PDO发出的数据
- SPI_DI(DO)：SPI的DI和DO支持互换，当GPIO第二功能选择为SPI，且GPIO_PIE即输入使能时，可以作为SPI_DI使用；当GPIO_POE即输出使能时，可以作为SPI_DO使用。一般同一GPIO不同时使能输入和输出，否则输入PDI会接收到PDO发出的数据
3.1.2 管脚分布图

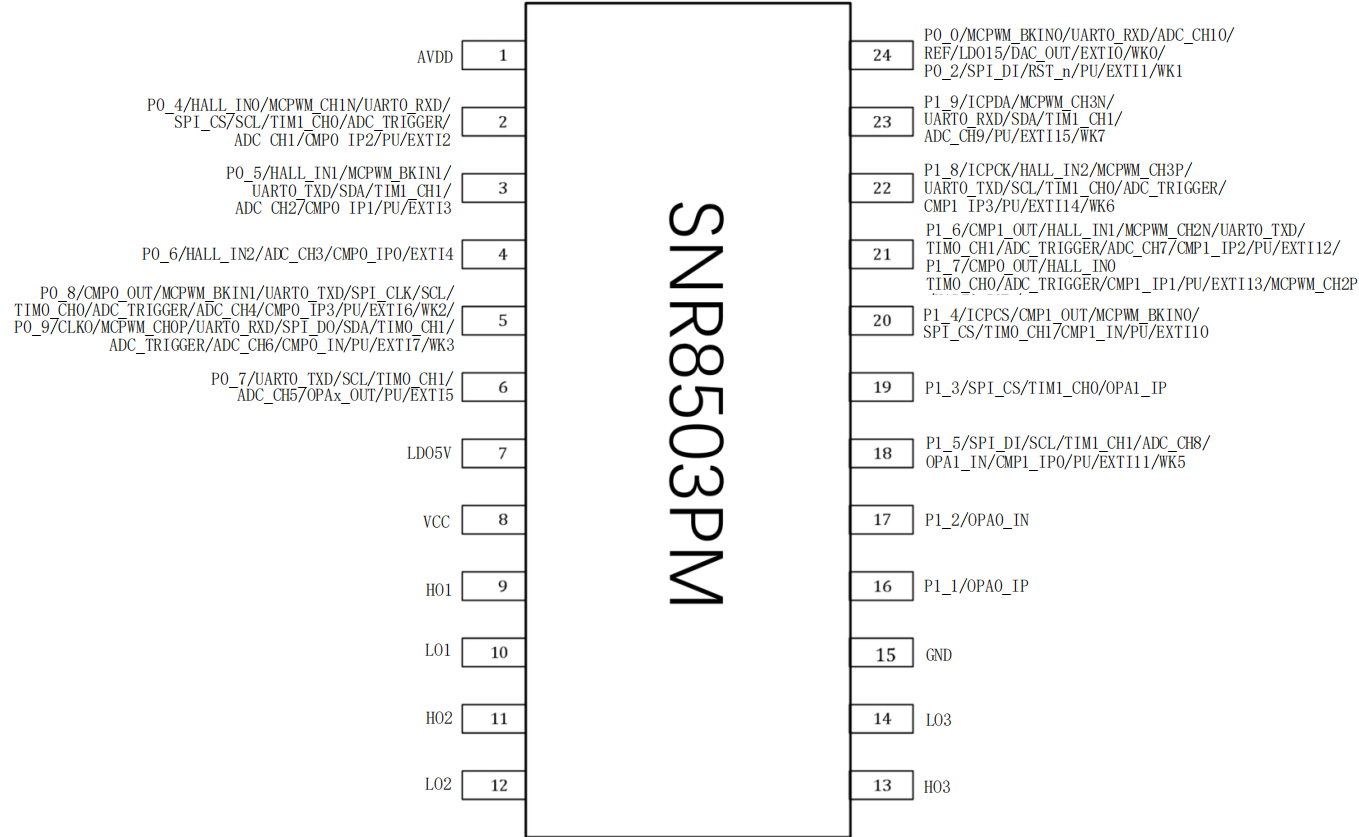

SNR8503PM管脚分布图
管脚说明：
注：由于管脚功能说明表格内容较多，建议下载完整的芯片手册查看详细的管脚定义和功能说明。
芯片共24个引脚，包含20路可配置GPIO，支持多种复用功能如UART、SPI、IIC、PWM、ADC、比较器等。
开发资源
我司为SNR8503PM提供完整的开发支持，包括：
- 芯片数据手册
- 参考设计原理图
- SDK软件开发包（含增强型FOC算法）
- 示例代码
- 开发工具链
- 技术支持服务
如需获取芯片技术资料和采购信息，请联系我司商务：18038660933
SNR2401（2.4G收发模块） 推荐
产品概述
SNR2401是一款高性能2.4GHz无线射频收发模块，采用先进的射频技术和低功耗设计，支持双向数据通信。模块集成了完整的射频收发电路、调制解调器和协议栈，为物联网、智能家居、工业控制等应用提供稳定可靠的无线通信解决方案。
主要特性
- 工作频段：2.4GHz ~ 2.525GHz ISM频段
- 支持双向收发，全双工通信
- 传输速率：最高2Mbps
- 传输距离：空旷环境最远100米
- 低功耗设计：发射电流≤15mA，接收电流≤12mA
- 支持多通道切换，最多125个频点
- 内置自动应答和自动重发功能
- 支持点对点、点对多点通信
- 3.3V单电源供电
- SPI接口，易于集成
技术规格
| 参数 | 规格 |
|---|---|
| 工作频段 | 2.4GHz ~ 2.525GHz（ISM频段） |
| 调制方式 | GFSK（高斯频移键控） |
| 传输速率 | 250Kbps / 1Mbps / 2Mbps（可配置） |
| 发射功率 | -6dBm ~ +7dBm（可调节） |
| 接收灵敏度 | -90dBm @ 250Kbps / -85dBm @ 1Mbps |
| 通信距离 | 室内30-50米 / 空旷100米 |
| 频道数量 | 125个（1MHz步进） |
| 数据包长度 | 最大32字节 |
| 通信接口 | SPI（最高10Mbps） |
| 工作电压 | 3.0V ~ 3.6V（典型值3.3V） |
| 发射电流 | ≤15mA @ 0dBm |
| 接收电流 | ≤12mA |
| 待机电流 | ≤1μA |
| 工作温度 | -40°C ~ 85°C |
| 模块尺寸 | 15mm × 29mm |
应用场景
- 智能家居：无线遥控器、智能开关、传感器网络
- 物联网：数据采集、远程监控、设备联网
- 工业控制：无线数据传输、设备控制
- 消费电子：无线键鼠、游戏手柄、遥控玩具
- 医疗设备：无线生理参数监测
- 安防系统：无线报警器、门窗传感器
SNR5835T (7-inch LCD Display Module) Recommended
Product Overview
The SNR5835T is a 7-inch high-definition smart LCD display module integrating a high-performance processor, TFT-LCD panel, and capacitive touch screen. It supports multiple communication interfaces and rich GUI development resources. Designed to industrial-grade standards, the module delivers sharp, vivid visuals with responsive touch control, making it ideal for smart home control panels, industrial HMI, medical devices, automotive displays, and other human-machine interaction applications.
Key Features
- 7-inch TFT LCD panel, 1024 × 600 resolution
- Capacitive touch panel with multi-touch support
- High-brightness LED backlight, adjustable brightness (300–500 cd/m²)
- 178° wide viewing angle (optional IPS technology)
- Built-in high-performance ARM processor
- Multiple communication interfaces: UART, SPI, USB, HDMI
- On-board audio playback capability
- Rich GUI library and sample programs
- Image and video playback support
- Low-power design with sleep mode support
- Industrial-grade: -20°C to 70°C operating temperature range
Technical Specifications
| Parameter | Specification |
|---|---|
| Display Size | 7.0 inches |
| Display Type | TFT-LCD |
| Resolution | 1024 × 600 pixels (WSVGA) |
| Color Depth | 16.7M colors (24-bit RGB) |
| Brightness | 300–500 cd/m² (adjustable) |
| Contrast Ratio | 800:1 (typical) |
| Viewing Angle | ±70° horizontal/vertical (standard) / 178° (IPS version) |
| Backlight Type | LED backlight |
| Backlight Lifetime | ≥50,000 hours |
| Touch Type | Projected Capacitive Touch (PCAP) |
| Touch Points | 5-point multi-touch |
| Touch Interface | USB / I2C |
| Processor | ARM Cortex-A7 / Cortex-A9 (configurable) |
| Clock Speed | 800 MHz – 1.2 GHz |
| Memory (RAM) | DDR3 256 MB – 1 GB |
| Storage (Flash) | NAND Flash 128 MB – 8 GB / SD card expansion |
| Communication Interfaces | UART (RS232/TTL), SPI, I2C, USB, HDMI, RGB |
| Audio Interface | 3.5 mm headphone jack / on-board speaker connector |
| GPIO | Expandable GPIO interface |
| Power Supply | 5V DC (recommended) / 12V DC optional |
| Power Consumption | Standby: ≤0.5 W / Operating: ≤5 W |
| Operating Temperature | -20°C to 70°C (industrial grade) |
| Storage Temperature | -30°C to 80°C |
| Operating Humidity | 10% – 90% RH (non-condensing) |
| PCB Dimensions | 165 mm × 100 mm × 10 mm (including bezel) |
| Active Display Area | 154.08 mm × 85.92 mm |
| Mounting | Panel embed mount / wall-mount bracket |
Interface Description
Main Interfaces
- UART Serial: For communication with host MCU; supports command control and data transfer
- USB Port: Supports USB Host/Device mode; used for firmware upgrade and file transfer
- HDMI Port: Supports external video source input
- RGB Interface: Supports standard 18/24-bit RGB parallel interface
- SD Card Slot: Supports TF card for expandable storage
- Audio Output: 3.5 mm headphone jack or on-board speaker connector
- GPIO Expansion: Interface for connecting external sensors, buttons, and peripherals
Application Scenarios
- Smart Home: Smart control panels, central control screens, intelligent switch controllers
- Industrial Control: HMI operator panels, PLC touch screens, equipment monitoring terminals
- Medical Devices: Medical instrument display screens, bedside call systems
- Automotive: In-vehicle multimedia, navigation displays, rear-view camera monitors
- Commercial Display: Digital signage, self-ordering kiosks, self-service terminals
- Security & Access Control: Access control systems, video intercom, surveillance monitors
- Education: Smart teaching terminals, attendance machines
- Consumer Electronics: Smart speakers with display, desktop clock displays
Technical Advantages
Core Strengths
- HD Display: 1024 × 600 resolution with sharp, vivid visuals and accurate color reproduction
- Responsive Touch: Capacitive multi-touch with fast response and gesture recognition
- Easy Development: Complete SDK and GUI design tools with drag-and-drop interface builder
- Versatile Interfaces: Multiple communication options for easy integration with various host controllers
- Industrial Quality: Wide-temperature design for long-term reliable operation
- Low Power: Smart backlight control and sleep mode for energy-efficient operation
- Multimedia Support: Image/video playback and audio output
Development Support
Development Resources
- GUI Design Tool: Visual GUI design software with drag-and-drop interface builder
- Serial Protocol: Complete UART communication protocol documentation and sample code
- Sample Projects: Example projects for various application scenarios
- Font Library: Built-in support for English and CJK character sets; custom fonts supported
- Graphic Assets: Common UI icons and widget assets included
- Firmware Upgrade: Supports firmware updates via USB and UART
- Technical Support: Comprehensive documentation and online technical assistance
Module Variants
The module is available in multiple configurations:
- Standard Edition: Base configuration suitable for general applications
- Enhanced Edition: Higher-performance processor with larger memory and storage
- IPS Edition: Features IPS panel with 178° full-angle viewing
- Custom Edition: Supports custom resolution, size, and feature configurations
Contact Us
Contact Information
Office Address
Qingnian Road, Waisha Sub-district, Longhu District
Chaoxun Chuangchuang Center 506, Shantou, Guangdong, China
pierce@snaner.com
Connect With Us
Scan the QR code to learn more about our products
Business Hours
Monday - Friday: 9:00 AM - 12:00 PM / 2:00 PM - 6:00 PM
Saturday: 9:00 AM - 12:00 PM
Sundays & Public Holidays: Closed
